DP223C-05 y 06
I.CH

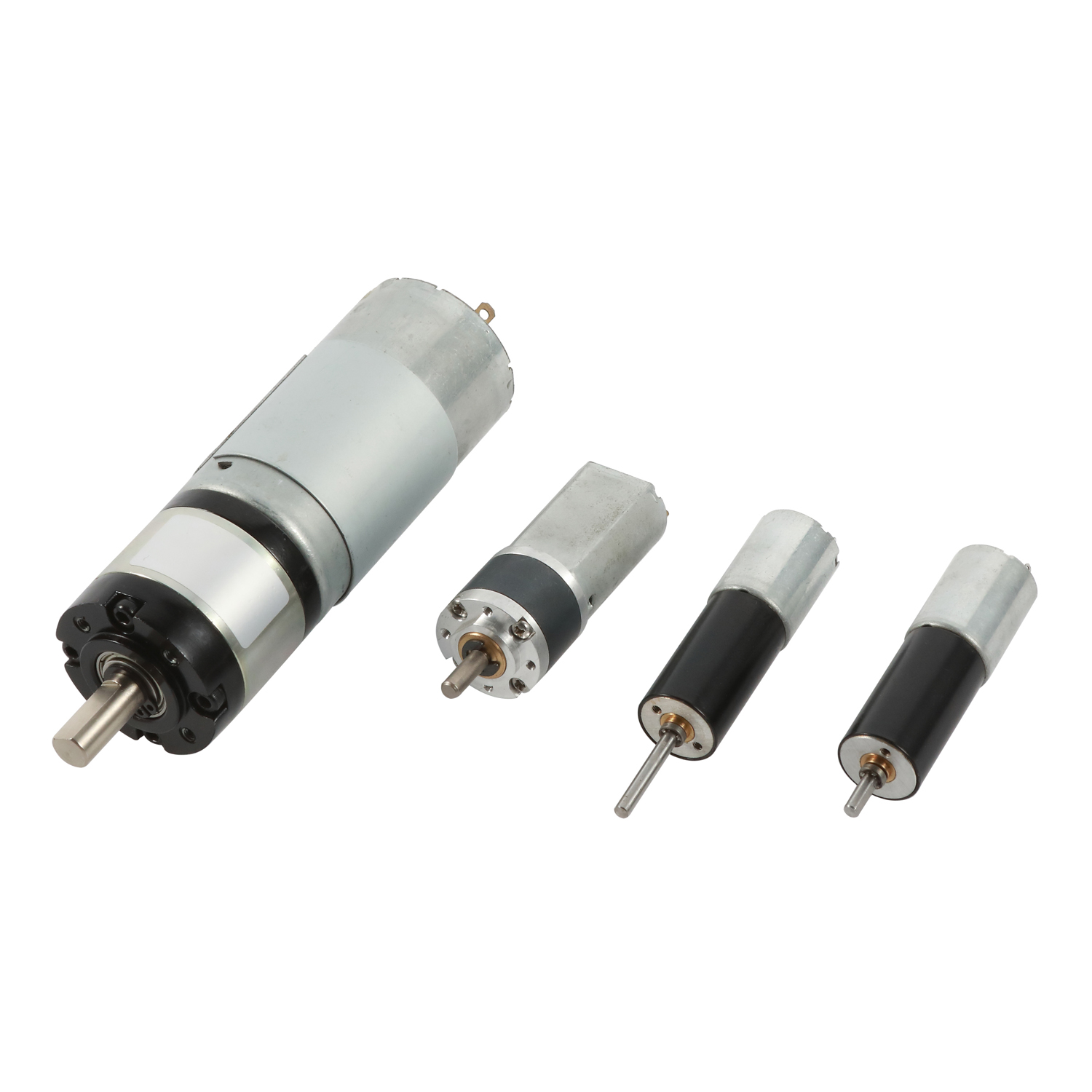

22mm Planetary Gear Motor
La caja de cambios planetaria combinada con este micromotor es una opción ideal para aplicaciones con espacio limitado que requieren un par relativamente alto, ya que presenta un tamaño compacto y una salida de par alta.
El parámetro enumerado es para referencia, podemos personalizar de acuerdo con sus necesidades.
Ventaja
(1) Producir un alto par a baja velocidad.
(2) Proporcionar operación potente, eficiente y suave con bajo ruido.
(3) Las cargas radiales y axiales de gran velocidad proporcionan confiabilidad y alta resistencia, minimizando la desalineación del engranaje y proporcionando una repetibilidad perfecta para la transmisión uniforme bajo diferentes cargas.
Motor de DC + especificaciones de la caja de cambios
| Relación de reducción | 1/5 | 1/18 | 1/20 | 1/25 | 1/66 | 1/77 | 1/90 | 1/110 | 1/136 | 1/246 | 1/336 | 1/393 | 1/484 | 1/597 | 1/735 | 1/1079 | 14/475 | 1/2124 | 1/3968 | |
| 12V | Torque nominal (G.CM) | 260 | 850 | 1000 | 1200 | 2700 | 3200 | 3700 | 4000 | 4000 | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | 6000 | 6000 | 6000 | 6000 |
| Velocidad nominal (RPM) | 1500 | 400 | 340 | 280 | 105 | 92 | 79 | 64 | 52 | 29.4 | 22.4 | 19.6 | 16 | 12.9 | 10.5 | 7.4 | 5.5 | 4 | 2 | |
| 24 V | Torque nominal (G.CM) | 260 | 850 | 1000 | 1200 | 2700 | 3200 | 3700 | 4000 | 4000 | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | 6000 | 6000 | 6000 | 6000 |
| Velocidad nominal (RPM) | 1500 | 410 | 350 | 290 | 110 | 95 | 81 | 67 | 56 | 31 | 23 | 20 | 16.3 | 13.1 | 10.7 | 7.5 | 5.6 | 4 | 2 | |
| Dirección de rotación | CCW | |||||||||||||||||||
| Longitud （l-mm） | 23.3 | 29.5 | 35.7 | 41.9 | 48.1 | |||||||||||||||
Especificaciones del motor de DC
| Volt nominal (V) | Torque nominal （G.CM） | Velocidad nominal (RPM) | Corriente nominal (MA) | Sin velocidad de carga (RPM) | Sin corriente de carga (MA) | Peso (g) |
| 12 | 70 | 7100 | <= 700 | 9000 | <= 190 | 51 |
| 24 | 70 | 7400 | <= 360 | 9000 | <= 120 | 51 |
