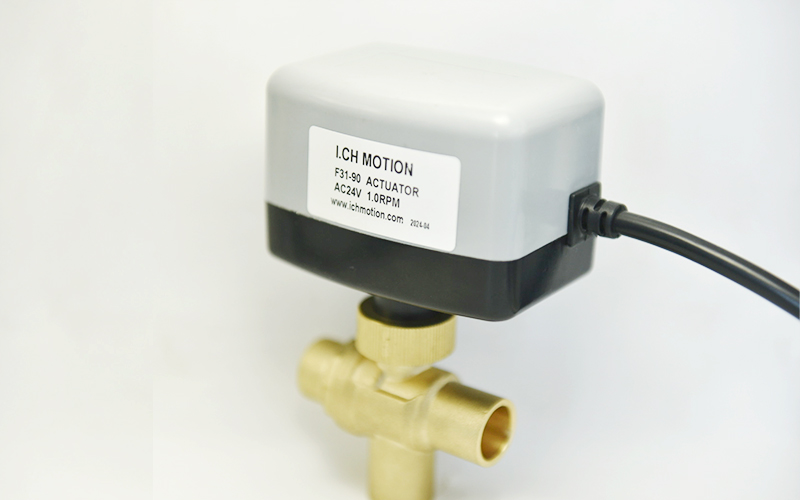

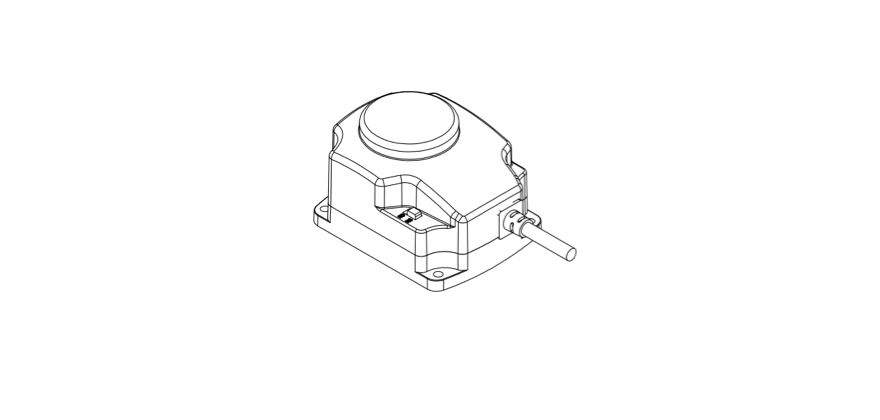

Actuador de válvula de agua: resistente al agua, máx. IP67

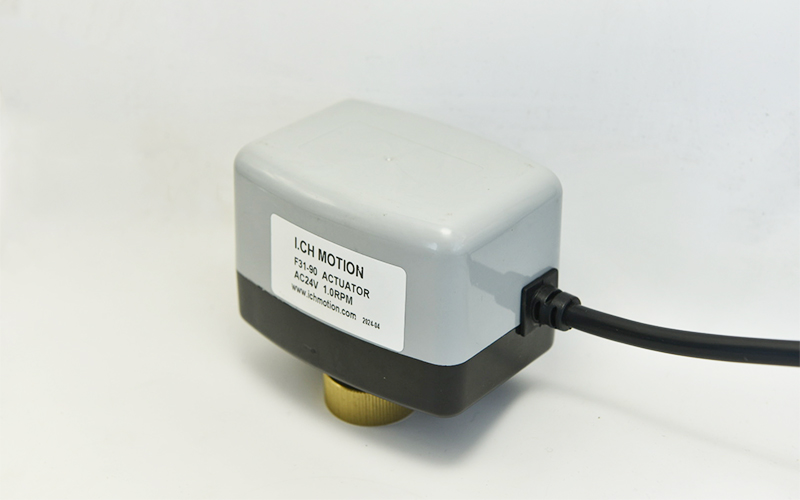

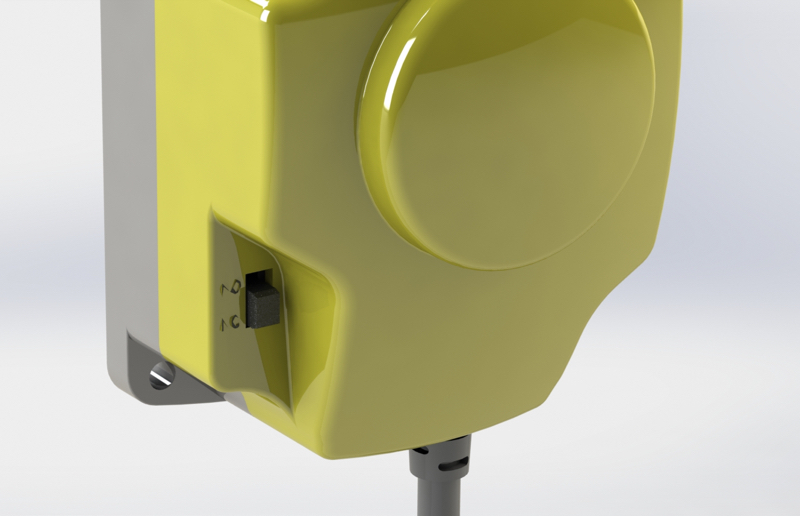

Tamaño ultrapequeño combinado con un potente motor, indicador de posición y control manual

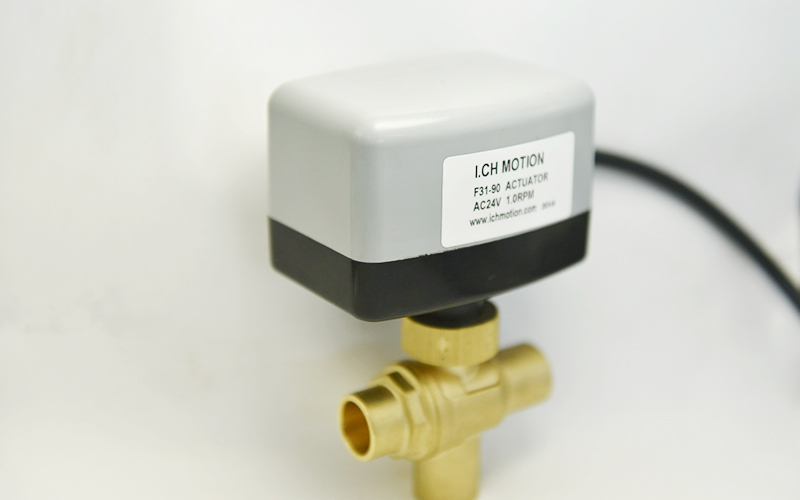

El montaje ISO5211 permite la conexión directa a diferentes tipos de válvulas
ISO5211

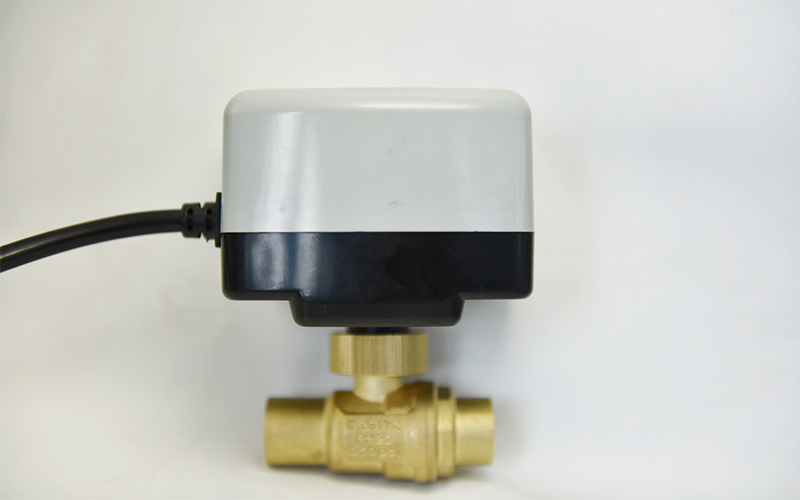

Se ofrece calentador anticondensación para maximizar la vida útil

Varios voltajes, diferentes velocidades, control inteligente, WIFI, velocidad IP, control de temporizador, etc.

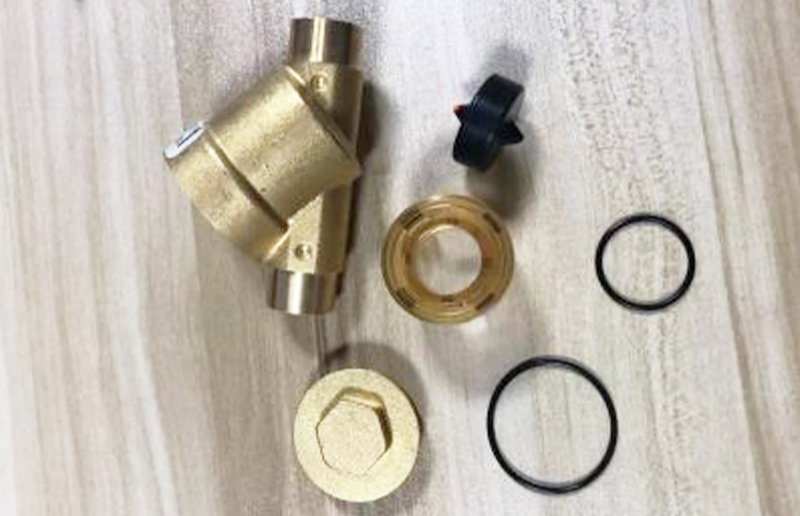

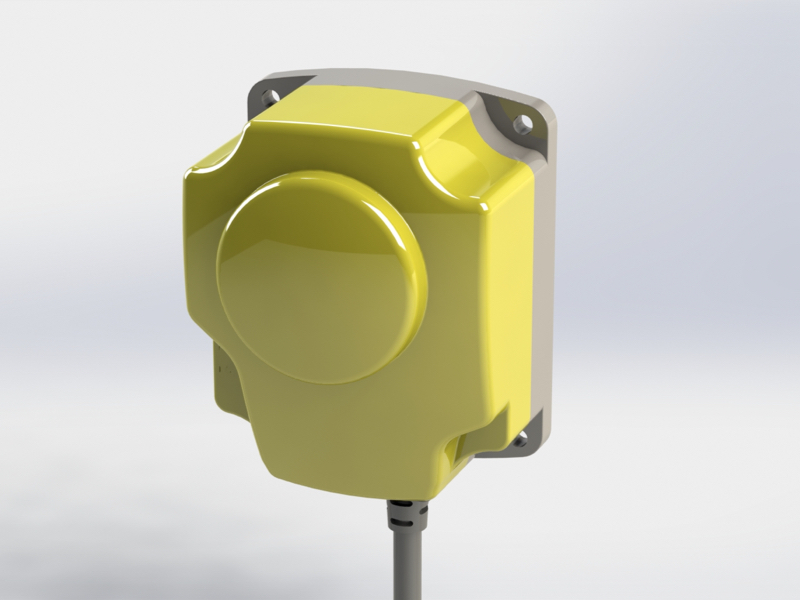

2 años de garantía en válvulas y actuadores, actuadores de compuertas y sensores.

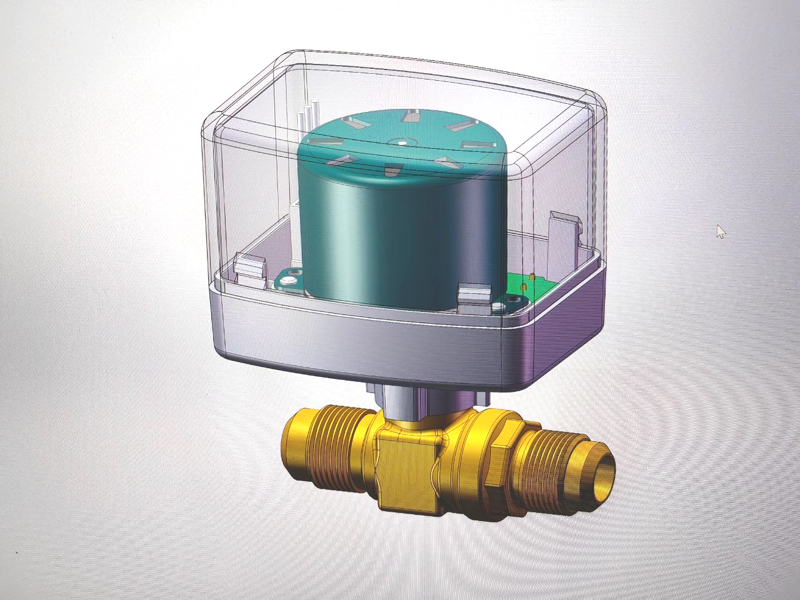

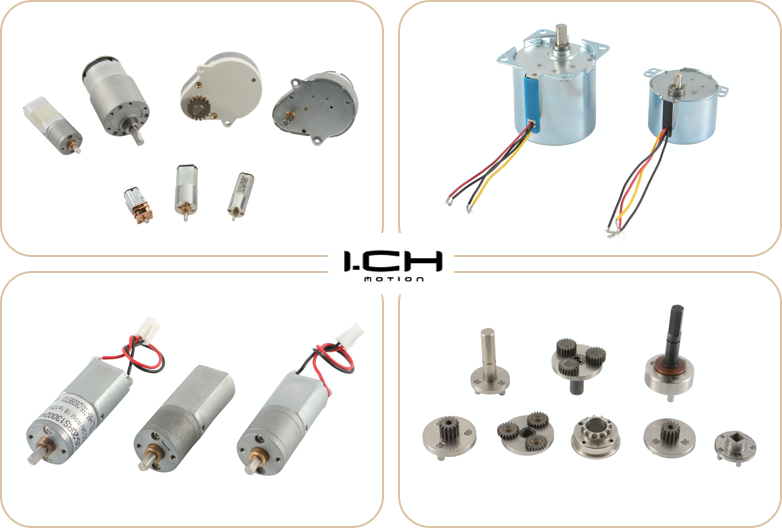

Los actuadores giratorios motorizados convierten la energía eléctrica en fuerza de rotación y giran 90 grados.El motor eléctrico proporciona par, que se transmite a la válvula a través del eje del motor.Las opciones de voltaje del motor son CA, CC o una de ellas.El motor se instala en una carcasa compacta, que también incluye otros componentes del actuador, como engranajes, microinterruptores de límite, PCB, etc. Todo el actuador se conecta a la válvula a través de una interfaz de conexión compatible, como la norma ISO 5211. .

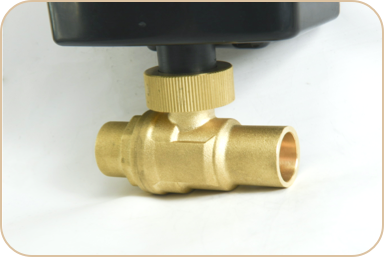

Es necesario girar una válvula 90° para abrirla o cerrarla completamente.Para girar la válvula, se requiere torsión.El actuador eléctrico genera este par y lo transmite a su eje de salida, que está conectado al vástago o eje de la válvula.Esto a su vez hace girar la bola o el disco de la válvula, abriendo o cerrando el orificio para permitir o bloquear el flujo.El par del actuador depende de su dispositivo de transmisión y de la potencia del motor.El par del motor es una especificación importante del actuador, ya que requiere un par superior al requerido por la válvula para garantizar que la válvula se pueda abrir y cerrar.Por lo general, el par de arranque se especifica como el par requerido para la válvula, ya que este es el par más alto requerido para girar la válvula.

Cuando la válvula está en la posición abierta o cerrada, el par requiere el par de arranque para mover la válvula desde una posición estacionaria.Normalmente, el par de arranque es mayor que el par de funcionamiento.Por ejemplo, el par de arranque de una válvula de bola normal es aproximadamente un 30% mayor que su par de funcionamiento.El par de arranque más alto se debe a su posición estacionaria, donde el medio puede acumularse en la cavidad de la bola y/o rayar el asiento de la válvula, lo que resulta en una mayor fricción, etc. Un actuador de válvula debe generar un par mayor que el par de arranque de la válvula.

El tiempo de respuesta es el tiempo necesario para que el actuador gire la válvula 90 grados completos (es decir, abra o cierre completamente la válvula después de emitir un comando).Al igual que el par, la velocidad del actuador está relacionada con los engranajes y el motor.El par y la velocidad del actuador están directamente relacionados, ya que el par es inversamente proporcional a la velocidad.Esta relación está influenciada por el diseño de los engranajes.Para una capacidad determinada del motor del actuador, una relación de transmisión más alta dará como resultado más torque y un tiempo de respuesta más lento en comparación con una relación de velocidad más baja.Por lo tanto, si el tiempo de respuesta es una especificación de aplicación crítica, debe considerarse junto con los requisitos de especificación de torque.

Los actuadores de válvula motorizados tienen control de 2 cables (comúnmente conocido como simplemente encendido/apagado) o control de 3 cables.

Los actuadores eléctricos pueden ser de voltaje CC o CA.Los voltajes nominales: 12 V, 24 V, 48 V para CC y 24 V, 48 V, 110 V, 220 V para CA.

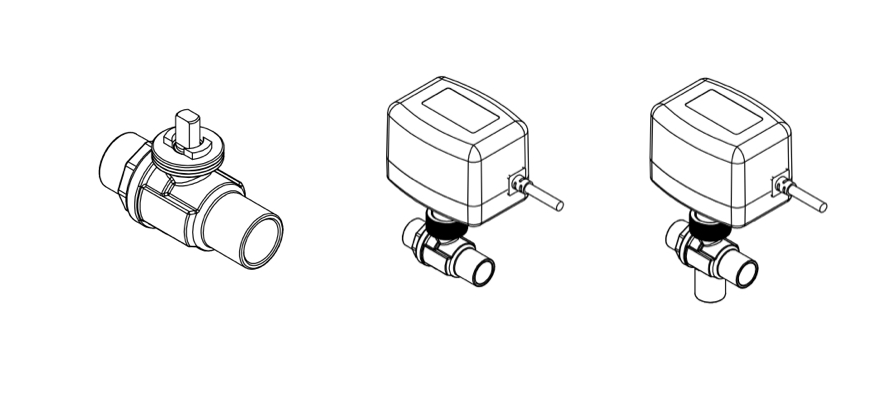

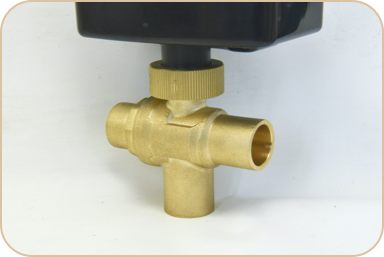

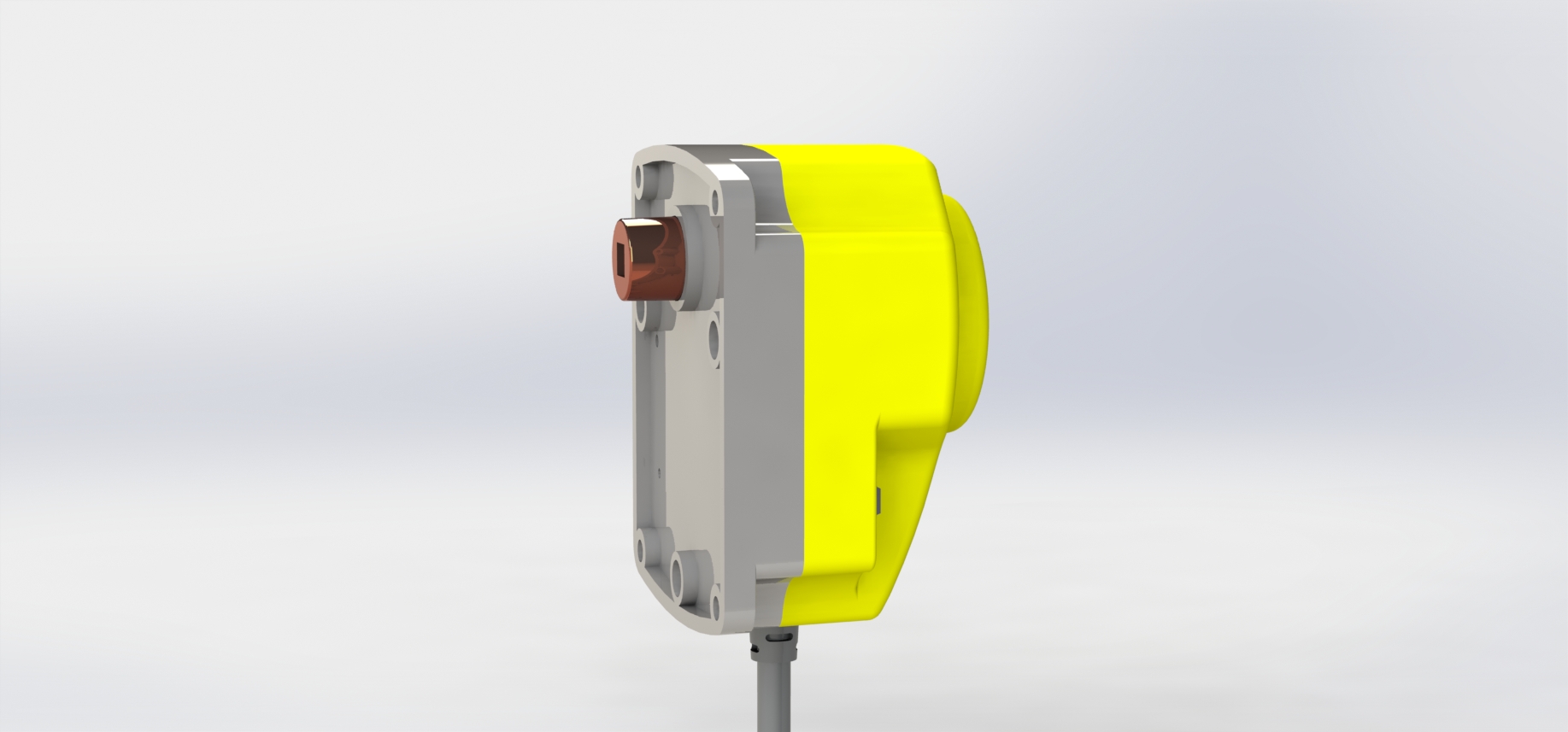

El actuador tiene una interfaz de conexión que los conecta a la válvula.Esto incluye un impulsor de salida, un eje o vástago cuadrado que conecta la cabeza de la válvula y una brida que conecta el perno del actuador a la válvula.El diseño y el tamaño de esta interfaz de conexión pueden ser específicos de la marca o estandarizados, como ISO 5211. La figura muestra el tipo de válvula con brida ISO 5211.Independientemente de la marca, diferentes válvulas y actuadores pueden ser intercambiables siempre que sigan la misma norma ISO 5211.Según la norma ISO 5211, existen diferentes tipos de bridas que varían según el par máximo de la brida, el tamaño y la cantidad de tornillos, pernos o espárragos.

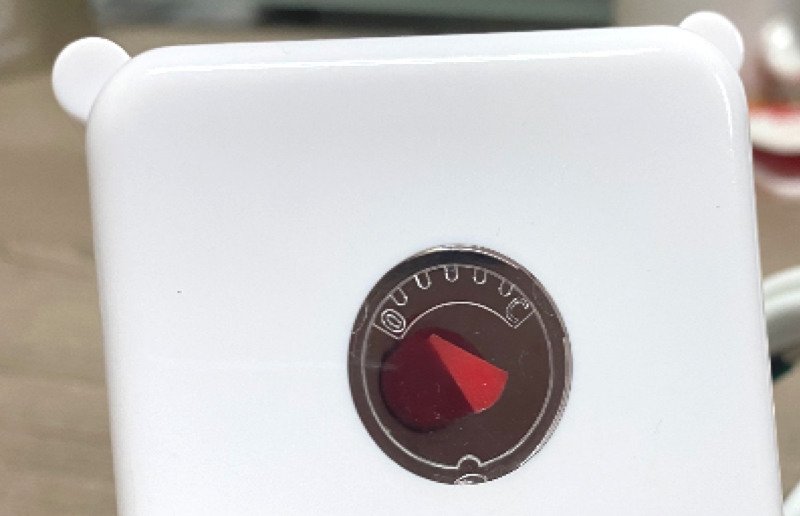

El indicador de posición indica la posición abierta o cerrada del actuador en un momento dado.Hay indicadores visuales, pero también hay sistemas electrónicos de retroalimentación de posición que envían la posición de regreso a su sistema (es decir, controlador).El indicador de posición solo puede mostrar las posiciones básicas abiertas y cerradas, o también puede indicar parcialmente abierto o parcialmente cerrado.

La anulación manual es un diseño de seguridad en la mayoría de los actuadores.Suele ser un volante o mango mecánico.Esta rueda le permite cerrar o abrir mecánicamente una válvula en caso de corte de energía o cualquier otra emergencia.

Los microinterruptores de límite son los componentes electromecánicos del actuador, que incluyen una leva de final de carrera cerrado y una leva de final de carrera abierto.Cuando el actuador mueve la válvula a la posición abierta o cerrada, la leva del interruptor correspondiente también se moverá.Al alcanzar la posición final, la leva de conmutación correspondiente corta la alimentación.Para evitar más movimiento y proporcionar asientos restringidos.El asiento de válvula extremo se refiere a mantener la válvula en la posición final deseada.En algunos actuadores, la leva del interruptor de límite es ajustable.Esto le permite establecer una posición como posición final, como 50% abierta.La leva del interruptor de límite se puede incorporar al indicador de posición como un vínculo mecánico entre la válvula y el actuador.

El ciclo de trabajo especifica el tiempo de uso de un actuador entre ciclos.La válvula de apertura a cierre realiza un ciclo.El ciclo de trabajo es un ciclo de tiempo de encendido a apagado, expresado como porcentaje.Se calcula utilizando la siguiente fórmula.Un ejemplo sería si un actuador tarda 5 segundos en abrirse, 8 segundos en cerrarse y luego 10 segundos en descansar después de abrir y cerrar, el ciclo de trabajo sería (5+8/5+8+10) × 100 = 56,5%. .

La seguridad contra fallas está diseñada para cerrar o abrir válvulas en caso de un corte de energía.La seguridad contra fallas es una función de seguridad importante de algunos actuadores de válvulas automáticas. Este tipo de sistema requiere un almacenamiento de energía, como un mecanismo de resorte o una batería.Normalmente, el mecanismo de seguridad cierra la válvula.En el mecanismo de resorte, cuando se corta la energía, el resorte cargado cerrará automáticamente la válvula.Para los sistemas de batería de respaldo, comúnmente conocidos como circuito de seguridad de batería, la batería proporciona energía al actuador para apagarlo.El tiempo de carga y la velocidad total pueden variar según el tamaño de la batería y el actuador.Para obtener redundancia adicional, algunos actuadores incluirán dos versiones de protección contra fallas en su diseño.Como se mencionó anteriormente, la mayoría de las operaciones a prueba de fallas cerrarán la válvula, pero algunas aplicaciones requieren que la válvula se abra en caso de un corte de energía.Un ejemplo de esta aplicación es el flujo de agua fría que ingresa al intercambiador de calor.Esto se debe a que se necesita agua fría para enfriar el líquido tibio restante y evitar el sobrecalentamiento.

Algunos actuadores de válvulas eléctricas tienen la capacidad de realizar control de modulación, lo que comúnmente se conoce como sistema de posicionamiento digital.Esta es la capacidad de posicionar con precisión la válvula en cualquier punto entre completamente abierta y completamente cerrada (entre 0° y 90°).Esto es necesario para aplicaciones que requieren cambiar el caudal.Normalmente, la modulación se logra utilizando un sistema de bucle de control y una placa de circuito de posicionamiento (PCB) colocada en el actuador.

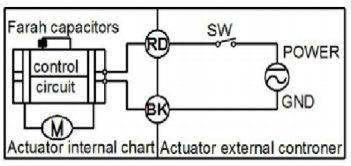

Se puede elegir el cableado opcional, como actuadores de 2 y 3 cables.
Antes de instalar, verifique que el código del actuador coincida con el diagrama de conexión.Una instalación incorrecta puede dañar permanentemente el actuador o provocar situaciones peligrosas.Los actuadores tienen interruptores de posición internos, lo que hace que solo se consuma energía durante la apertura o el cierre.

• Retorno por resorte en caso de falla de energía.
• SW Close, la válvula se abre, el actuador se apaga automáticamente después de estar en su lugar
• SW abierto, la válvula está cerrada, el actuador se apaga automáticamente después de estar en su lugar
• Voltaje: CA 110 V ~ 230 V, CC 12 ~ 24 V.

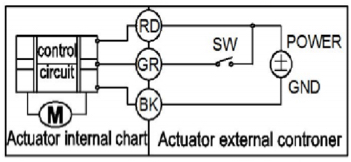

• RD se conecta con positivo, GR se conecta con SW y positivo
• BK conectar con negativo
• Cuando el SW de GR está cerrado, la válvula se ABRE, el actuador se apaga automáticamente después de estar en su lugar, permanece en la posición cerrada.
• Cuando se abre el SW de GR, la válvula se CIERRE, el actuador se apaga automáticamente después de estar en su lugar, permanece en la posición cerrada.

Los actuadores de válvula motorizados tienen una clasificación de clase de protección IP (protección de ingreso).La clasificación IP especifica la protección del actuador contra el polvo, el agua y otros peligros ambientales.Los actuadores de válvulas de bola con clasificación IP 54 pueden protegerse parcialmente del polvo y resistir salpicaduras de agua.

Este es un estándar internacional IEC (comisiones electrotécnicas internacionales) para dispositivos eléctricos giratorios.Para los actuadores eléctricos, especifica el tipo de trabajo y el ciclo de trabajo de sus motores eléctricos.Un actuador con clasificación S2 de 30 min puede funcionar continuamente durante un período breve durante 30 min, después de lo cual se debe dejar que el motor descanse.Se puede reiniciar después de que su temperatura haya vuelto a la temperatura ambiente.

La certificación LVD garantiza que los equipos eléctricos de bajo voltaje, como los actuadores, brindan suficiente protección a sus usuarios.

Un actuador con certificación EMC no genera perturbaciones electromagnéticas ni se ve afectado por ellas.

La carcasa del actuador es de plástico UL94V-0, pasa la prueba CAS/UL.
Este controlador de válvula se utiliza a menudo en aplicaciones domésticas y requiere materiales resistentes al fuego.
Realice pruebas de propagación de llamas y humo.

Los actuadores de válvulas eléctricas se utilizan para controlar de forma remota válvulas de bola.Mejoran enormemente la comodidad de operar válvulas de un cuarto de vuelta de forma remota y con control automático.También proporcionan suficiente par para válvulas que requieren un par mayor que el generado manualmente.Estos actuadores se utilizan para automatización industrial, riego, suministro de agua, medición de fluidos, sistemas de calefacción y transporte o transferencia de fluidos.

• Voltaje
• Esfuerzo de torsión
• Fuerza
• Compatibilidad de montaje de válvulas
• Temperatura
• Clasificación del IP
• A prueba de fallos
• Modulación
• Tipo de servicio y ciclo de trabajo
