P223C
I.CH
Nuestra caja de cambios planetaria de 22 mm: una caja de cambios microplanetaria de alto rendimiento. Ofrece un diseño compacto, control de torque preciso y operación confiable para dispositivos miniaturizados, robótica y equipos de IoT. Diseñado para brindar eficiencia, ideal para aplicaciones industriales y de consumo con espacio limitado.
Nuestra caja de cambios planetaria de 22 mm: una caja de cambios microplanetaria de alto rendimiento. Ofrece un diseño compacto, control de torque preciso y operación confiable para dispositivos miniaturizados, robótica y equipos de IoT. Diseñado para brindar eficiencia, ideal para aplicaciones industriales y de consumo con espacio limitado.
| Especificación del piñón del eje del motor | ||||
| Módulo | No. de dientes | Ángulo de presión | Diámetro de agujero | Relación de reducción . |
| 0.3 | 13 | 20 ° | 1.98 | 1/4,1/16,1/19,1/72,1/84,1/104,1/231,1/270,1/316,1/370, |
| 1/455,1/1014,1/1249,1/1621,1/1996 | ||||
| 0.3 | 16 | 20 ° | 1.98 | 1/14,1/53,1/198,1/742 |
| Especificación del piñón del eje del motor | ||||
| Módulo | No. de dientes | Ángulo de presión | Diámetro de agujero | Relación de reducción . |
| 0.3 | 13 | 20 ° | 1.98 | 1/4,1/16,1/19,1/72,1/84,1/104,1/231,1/270,1/316,1/370, |
| 1/455,1/1014,1/1249,1/1621,1/1996 | ||||
| 0.3 | 16 | 20 ° | 1.98 | 1/14,1/53,1/198,1/742 |
| Especificación de la caja de cambios | |||||||||||||||||
| Relación de reducción | 1/4 | 1/14 | 1/16 | 1/19 | 1/53 | 1/62 | 1/72 | 1/84 | 1/104 | 1/198 | 1/231 | 1/270 | 1/316 | 1/370 | 1/455 | 1/742 | 1/1014 |
| Torque de tolerancia nominal (kg.cm max.) | 0.8 | 1.3 | 1.3 | 1.3 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 |
| Tol de tolerancia momentánea máxima (kg.cm ) | 2.4 | 3.9 | 3.9 | 3.9 | 5.1 | 5.1 | 5.1 | 5.1 | 5.1 | 6 | 6 | 6 | 6 | 6 | 6 | 7.5 | 7.5 |
| Eficiencia | 80% | 70% | 70% | 70% | 60% | 60% | 60% | 60% | 60% | 50% | 50% | 50% | 50% | 50% | 50% | 40% | 40% |
| Longitud （l） | 14.4 | 18.05 | 21.7 | 25.35 | 29 | ||||||||||||
| Peso （g） | 27 | 31 | 35 | 60 | 65 | ||||||||||||
| Especificación de la caja de cambios | |||||||||||||||||
| Relación de reducción | 1/4 | 1/14 | 1/16 | 1/19 | 1/53 | 1/62 | 1/72 | 1/84 | 1/104 | 1/198 | 1/231 | 1/270 | 1/316 | 1/370 | 1/455 | 1/742 | 1/1014 |
| Torque de tolerancia nominal (kg.cm max.) | 0.8 | 1.3 | 1.3 | 1.3 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 |
| Tol de tolerancia momentánea máxima (kg.cm ) | 2.4 | 3.9 | 3.9 | 3.9 | 5.1 | 5.1 | 5.1 | 5.1 | 5.1 | 6 | 6 | 6 | 6 | 6 | 6 | 7.5 | 7.5 |
| Eficiencia | 80% | 70% | 70% | 70% | 60% | 60% | 60% | 60% | 60% | 50% | 50% | 50% | 50% | 50% | 50% | 40% | 40% |
| Longitud （l） | 14.4 | 18.05 | 21.7 | 25.35 | 29 | ||||||||||||
| Peso （g） | 27 | 31 | 35 | 60 | 65 | ||||||||||||

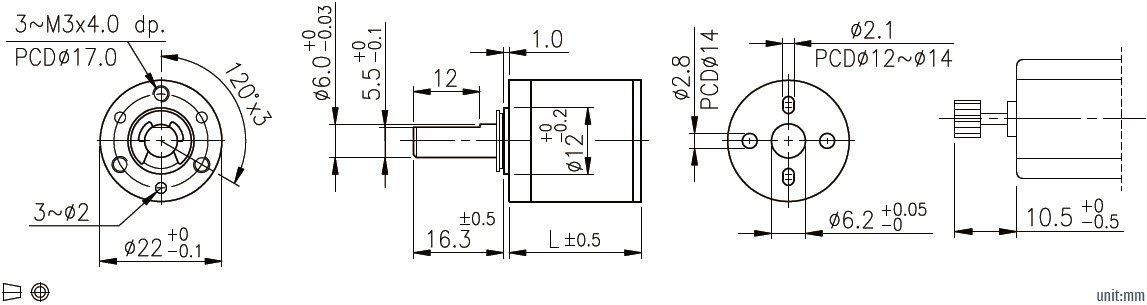

| Dimensiones mecánicas |
 |
| Dimensiones mecánicas |
|
Hoja de datos completa
Hoja de datos completa
