Engranaje solar engranaje planetario Engranaje de anillo
Diseño compacto con alta densidad de potencia
Capacidad para manejar cargas de alto torque.
Funcionamiento eficiente y fluido.

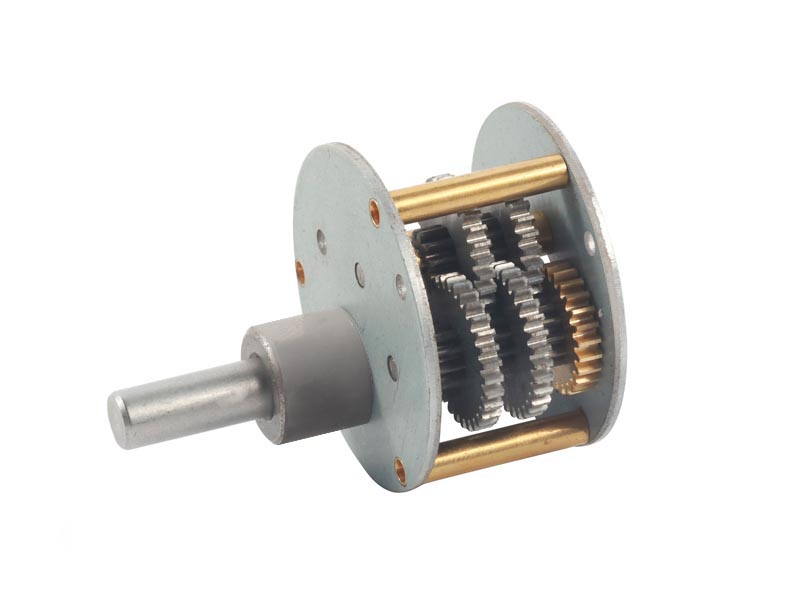

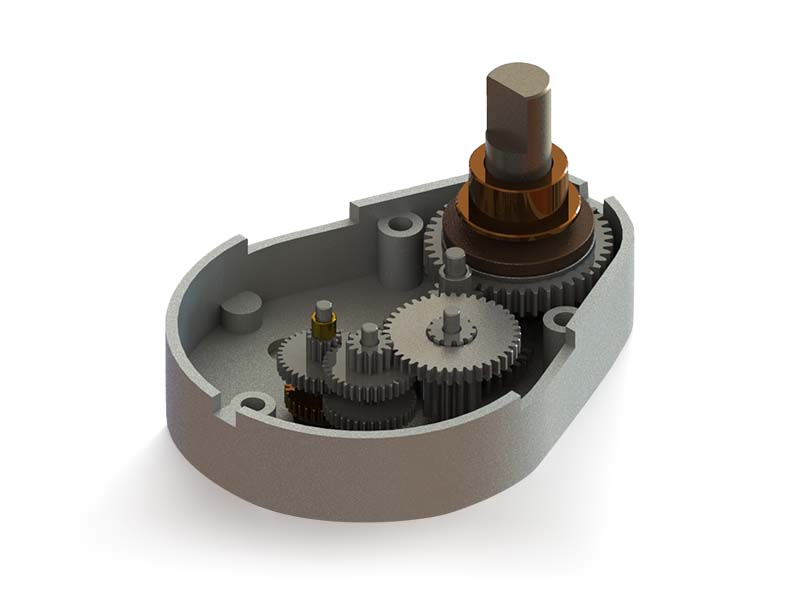

Caja de engranajes rectos
Sencillez
Económico
Ruedas dentadas
Configuración de eje paralelo

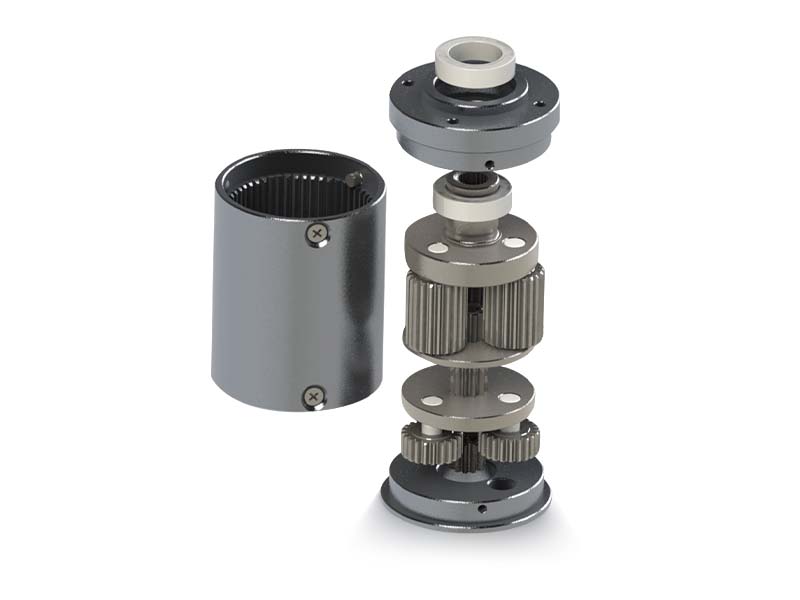

Personalizar caja de cambios planetaria

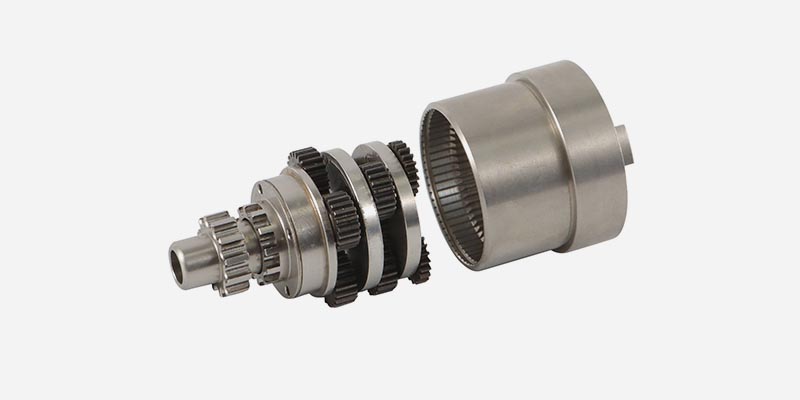

Caja de cambios planetaria de dos relaciones de velocidad
Acero inoxidable de grado médico.Súper resistencia a la corrosión en aerosol salino y resistencia a la corrosión ácida.Estabilidad a alta temperatura de 1000 ℃ Microengranaje de precisión clase ISO6.Eficiencia de transmisión≥90% Funciona sin problemas.Efecto silencioso de grado médico.Excelente ahorro de energía. Diseño exclusivo de estructura de salida con relación de velocidad dual Solución de aplicación económica para los clientes.
Eficiencia de transmisión>90% Relación de alta velocidad y caja de cambios de carga de gravedad específica (15~30 Nm). Adoptar un diseño de fricción de rodillo completo (usando rodamientos de bolas) para minimizar las pérdidas mecánicas de la transmisión Fácil montaje y excelente mantenibilidad.
Caja de cambios planetaria económica con relación de alta velocidad
Diseño económico en 2 etapas con alta relación de velocidad superior a 400:1 Los engranajes interiores están hechos de pulvimetalurgia pero su precio es cercano al de los engranajes de plástico. Los engranajes planetarios de la primera etapa se conectan a dos anillos planetarios.
Proporcionar accesorios para cajas de cambios, totalmente personalizados según los requisitos del cliente. Equipo profesional de prueba de engranajes.Centro de pruebas de engranajes CNC totalmente atomizado Detección de precisión de microengranajes: m=∅0,15 y m=∅3,0mm
Ahorro de espacio, relación de velocidad de hasta 2700

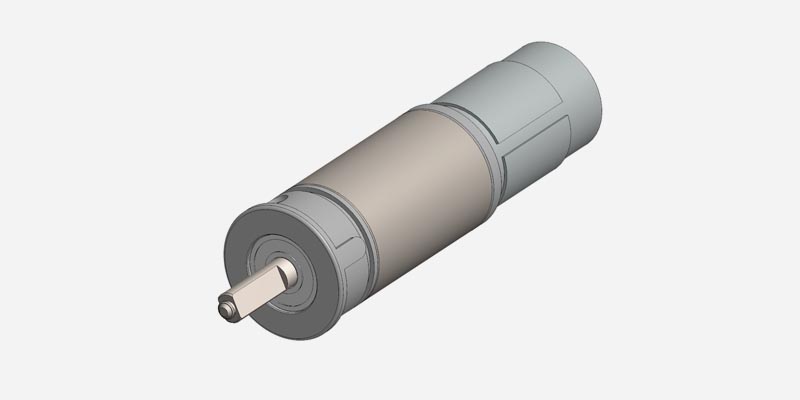

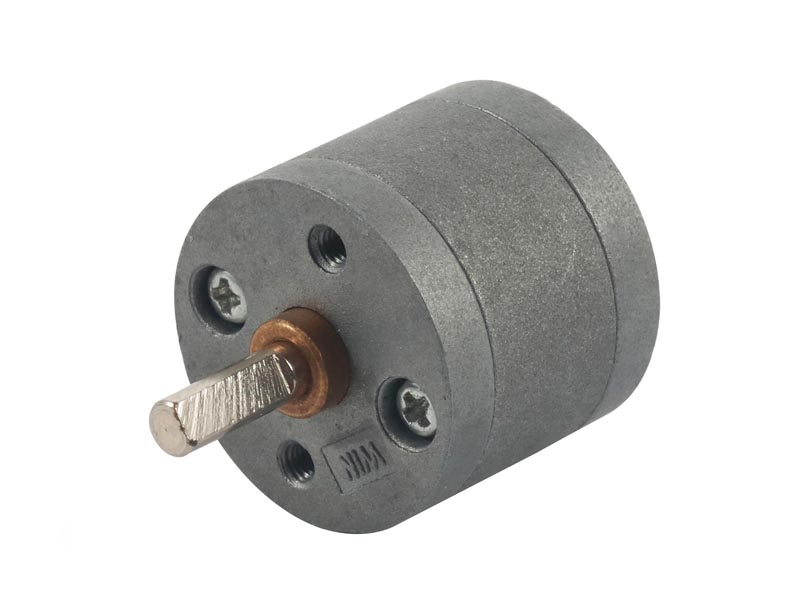

Reductor de eje concéntrico
Mayor concentricidad
Parámetros clave para productos personalizados
Límite de tamaño
Par de carrera
Velocidad nominal
Material de los engranajes
Motor emparejado
I+D
Diseño de soluciones centrado en el cliente
Diseño de soluciones centrado en el cliente: basado en una amplia experiencia en sistemas de microaccionamiento, I.CH se compromete a maximizar el valor del producto y ayudar a los clientes a aprovechar el mercado. Diseño de software: desarrollo de software modular y depuración de parámetros en línea Diseño de estructuras: miniaturización, diseño compacto y planificación económica de producción en masa.
Diseño de soluciones centrado en el cliente: Basándose en su rica experiencia en sistemas de microaccionamiento, I.CH se compromete a maximizar el valor del producto y ayudar a los clientes a aprovechar el mercado.
Diseño de software: Desarrollo de software modular y depuración de parámetros en línea.
Diseño de estructura: Miniaturización, diseño compacto y planificación económica de producción en masa.
Capacidad de prueba
Capacidad de prueba: Contamos con un laboratorio de pruebas de engranajes, un laboratorio de pruebas de transmisiones y un laboratorio de pruebas de control de motores para garantizar la calidad de los productos a través de pruebas multifacéticas y multidimensionales.
Capacidad de prueba: Contamos con un laboratorio de pruebas de engranajes, un laboratorio de pruebas de transmisiones y un laboratorio de pruebas de control de motores para garantizar la calidad de los productos a través de pruebas multifacéticas y multidimensionales.
También podemos personalizar el equipo de prueba, que puede lograr el mismo entorno de uso que el cliente.
Con la tecnología de automatización del hogar en constante cambio y evolución, I.CH ofrece varios diseños patentados y personalizados para el mercado de hogares inteligentes como el principio de 'Smarter', 'Safer' y 'Cmpact'.
Diseño innovador para todos los aspectos de la robótica
La caja de cambios de grado industrial de alta precisión de I.CH puede combinar perfectamente con servomotores de varias marcas, como Inovance Servo Motor, lo que la convierte en la mejor opción para diversas aplicaciones de robots desafiantes.Con tamaño compacto, alta durabilidad y alto rendimiento.
Eficiencia y buen funcionamiento de los equipos industriales
Seleccionar la caja de cambios adecuada para equipos industriales es crucial para garantizar el correcto funcionamiento y eficiencia de la maquinaria.Las cajas de engranajes se utilizan para transmitir potencia desde un motor primario (como un motor de CC sin escobillas) al equipo, ajustando la velocidad y el par de acuerdo con los requisitos de la aplicación. Consulte siempre con el fabricante de cajas de engranajes I.CH Motion para obtener recomendaciones específicas de ingenieros o expertos en el campo adaptadas a sus equipos industriales y requisitos de aplicación.
Precisión y exactitud en la atención médica y sanitaria
En el contexto de los equipos médicos y sanitarios, las cajas de cambios desempeñan un papel fundamental en diversas aplicaciones.Los requisitos específicos para las cajas de cambios en esta industria pueden variar según el uso previsto y el tipo de equipo. Es importante trabajar en estrecha colaboración con los fabricantes de cajas de cambios, ingenieros y expertos en reglamentación para garantizar que las cajas de cambios seleccionadas cumplan con los requisitos y estándares específicos de la industria médica y sanitaria.Además, puede ser necesario cumplir con las regulaciones sobre dispositivos médicos, como ISO 13485, dependiendo de la aplicación.
Parámetro de diseño de la caja de cambios
El diseño de una caja de cambios implica considerar varios parámetros para garantizar que la caja de cambios cumpla con los requisitos específicos de la aplicación prevista.A continuación se muestran algunos parámetros clave de diseño de la caja de cambios:
1. Clasificación de torsión:
La clasificación de par es un parámetro crucial y está definida por el par máximo que debe manejar la caja de cambios.Es fundamental seleccionar materiales y diseños capaces de soportar el torque aplicado sin fallar.
2. Clasificación de velocidad:
El índice de velocidad especifica la velocidad de rotación máxima a la que la caja de cambios puede funcionar de manera efectiva.Las relaciones de transmisión y la calidad de los materiales de los engranajes y los procesos de fabricación influyen en la clasificación de velocidad.
3. Relación de transmisión:
La relación de transmisión determina la relación entre las velocidades de entrada y salida de la caja de cambios.Se calcula dividiendo el número de dientes del engranaje de salida por el número de dientes del engranaje de entrada.La relación de transmisión afecta la salida de par y velocidad de la caja de cambios.
4. Eficiencia:
La eficiencia de la caja de cambios es una medida de la eficacia con la que transmite potencia.Se expresa como porcentaje y está influenciado por factores como el diseño de los engranajes, los materiales y la lubricación.Es deseable una mayor eficiencia para minimizar las pérdidas de energía.
Eficiencia (η) =0,92 x 0,92 x 0,92x 0,92x 0,92=0,61 (61%)
- Caja de cambios planetaria de 4 etapas
Eficiencia (η) =0,90 x 0,90 x 0,90 x 0,90=0,66 (66%)
5. Tamaño y peso:
Las dimensiones físicas y el peso de la caja de cambios son importantes, especialmente en aplicaciones donde existen limitaciones de espacio y peso.A menudo se prefieren los diseños compactos y ligeros.

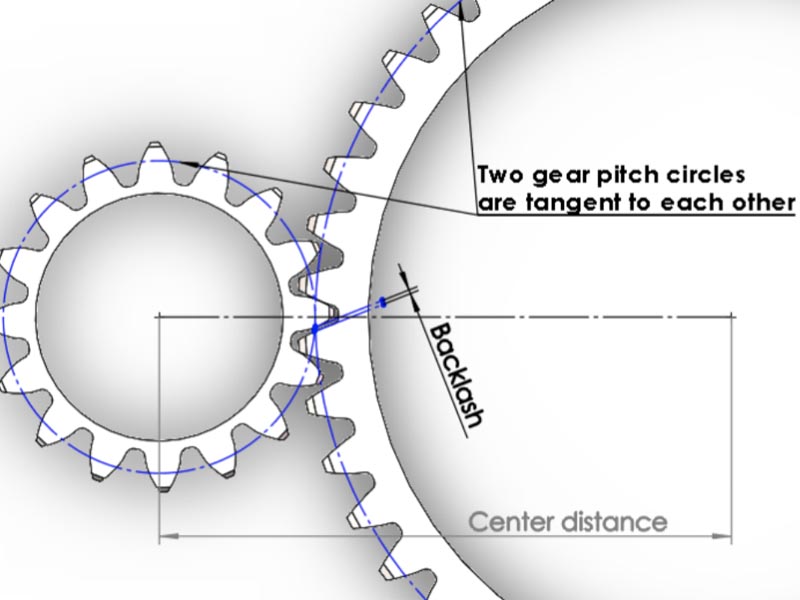

6. Contragolpe:
El juego es la cantidad de espacio libre o juego entre los engranajes acoplados.En aplicaciones de precisión, minimizar el juego es crucial para un control preciso del movimiento.Generalmente se especifica como una medida angular.
7. Durabilidad y confiabilidad:
Los componentes de la caja de engranajes deben diseñarse para soportar las condiciones operativas esperadas, incluidas cargas de choque, vibraciones y variaciones de temperatura.La confiabilidad es crucial para evitar fallas inesperadas.
8. Materiales:
La selección de materiales para engranajes, ejes, cojinetes y otros componentes es fundamental.Los materiales comunes incluyen acero, acero inoxidable y aleaciones.Los materiales elegidos deben tener la resistencia, resistencia al desgaste y resistencia a la fatiga necesarias.
9. Lubricación:
Una lubricación adecuada es esencial para minimizar la fricción, el desgaste y la generación de calor.El tipo de lubricante y el método de lubricación deben seleccionarse cuidadosamente en función de las condiciones de funcionamiento.
10. Ruido y Vibración:
En algunas aplicaciones, minimizar el ruido y las vibraciones es fundamental.Los parámetros de diseño de la caja de engranajes, como el perfil de los dientes del engranaje y el mecanizado de precisión, pueden influir en los niveles de ruido y vibración.
11. Condiciones ambientales:
Es esencial tener en cuenta las condiciones ambientales, como la temperatura, la humedad y la exposición a contaminantes.Es posible que se necesiten medidas de sellado y protección para aplicaciones específicas.
12. Capacidad de servicio:
La facilidad de mantenimiento y la capacidad de servicio son consideraciones importantes.El acceso a componentes críticos y la capacidad de reemplazar piezas de manera eficiente pueden afectar el costo general del ciclo de vida.
13. Costo:
Las consideraciones de costos involucran no sólo los costos iniciales de fabricación sino también los costos de operación y mantenimiento a largo plazo.Es esencial equilibrar el rendimiento y la durabilidad con la asequibilidad.
* Estos parámetros contribuyen colectivamente al diseño exitoso de una caja de cambios que satisfaga las necesidades específicas de la aplicación prevista.El proceso de diseño implica un equilibrio entre estos parámetros para lograr un equilibrio óptimo basado en los requisitos y limitaciones de la aplicación.
Tenemos la capacidad de diseñar equipos de prueba especializados en función de los escenarios de uso del cliente.
Nuestra empresa no realiza el inventario de motores porque cada producto tiene un diseño especializado para nuestros clientes.
