Engranaje helicoidal de caja de cambios planetaria de 32 mm

Compartir con:

Engranaje helicoidal de caja de cambios planetaria de 32 mm

Serie: P323H
Par de salida: 4,0 a 12 kg・cm
Motor adecuado: motor CC cepillado
Eje de salida: eje D, eje redondo, eje H
Tipo de rodamiento: cojinete o rodamiento de bolas
Relación de reducción: 1:13 a 1:887
Temperatura ambiente: -15 ℃ ~ 70 ℃
Aplicaciones: Máquinas herramienta industriales, cajeros automáticos, instrumentos de precisión, máquinas expendedoras.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
P323H
Marca del producto:
I.CH

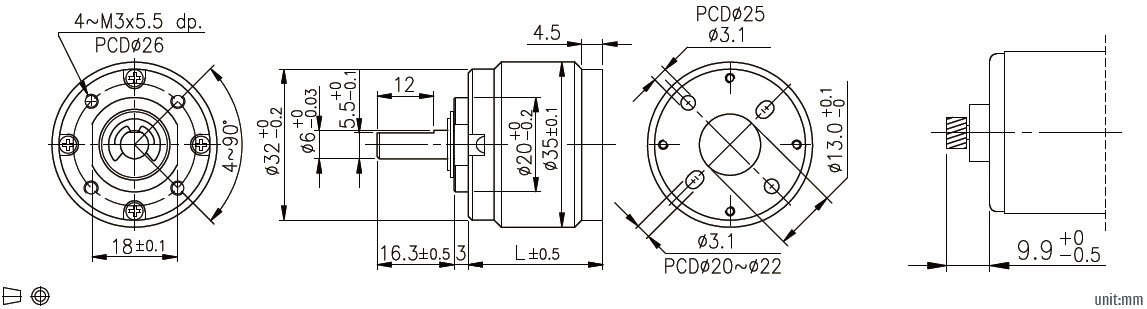

Caja de engranajes planetarios de 2 etapas de alta precisión (32 mm): compacta, duradera y eficiente para aplicaciones industriales. Soluciones OEM/ODM personalizadas disponibles. Ofrece una salida de torque confiable y un funcionamiento suave. Ideal para motorreductores. Aumente el rendimiento con nuestra caja de cambios planetaria premium de 2 etapas.

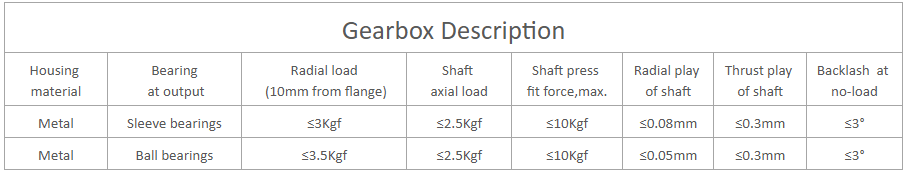

Especificación de la caja de cambios planetaria de 32 mm

Caja de cambios planetaria de 22 mm

Caja de cambios planetaria de 28 mm

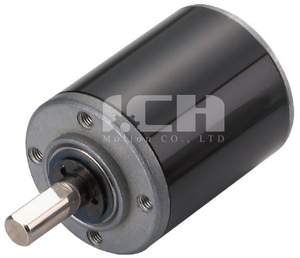

Caja de cambios planetaria de 30 mm.

Caja de cambios planetaria de 32 mm

Caja de cambios planetaria de 38 mm.

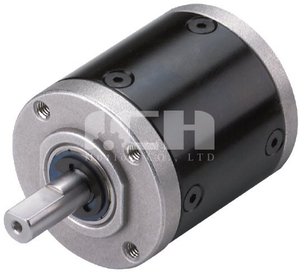

Caja de cambios planetaria de 42 mm con engranaje de metal

SUSCRÍBASE AHORA

Contamos con un equipo independiente de diseño de productos e I+D, un equipo de servicio y un equipo profesional de control de calidad.Bienvenido a suscribirse.

Nos especializamos en la investigación, el desarrollo y el servicio de los motores eléctricos, la caja de cambios y los engranajes de alta precisión con módulo pequeño.

LISTA DE PRODUCTOS

ENLACE RÁPIDO

CONTACTO

Agregue: 3B-B302 Liado U Valley Guli Technology Industry Parte, #16 Xinggu Road, Distrito Jiangning, Nanjing, P.R. China

Tel: +86 25 5118 0871
Fax: +86 25 5118 0872
Skype: iChmotion
Correo electrónico: sales@ichmo.com

Especificación del piñón del eje del motor
Módulo	No. de dientes	Ángulo de presión	Ángulo hélice	Diámetro de agujero	Relación de reducción .
0.5	11	20 °	18 ° (左, izquierda)	2.28, 2.48, 2.98 ,3.16	1/18,1/25,1/94,1/32,1/250,1/349,1/683
0.5	17	20 °	18 ° (左, izquierda)	2.28, 2.48, 2.98 ,3.16	1/13,1/48,1/68,1/491
0.5	8	20 °	18 ° (左, izquierda)	2.28	1/33,1/887

Especificación del piñón del eje del motor
Módulo	No. de dientes	Ángulo de presión	Ángulo hélice	Diámetro de agujero	Relación de reducción .
0.5	11	20 °	18 ° (左, izquierda)	2.28, 2.48, 2.98 ,3.16	1/18,1/25,1/94,1/32,1/250,1/349,1/683
0.5	17	20 °	18 ° (左, izquierda)	2.28, 2.48, 2.98 ,3.16	1/13,1/48,1/68,1/491
0.5	8	20 °	18 ° (左, izquierda)	2.28	1/33,1/887

Especificación de la caja de cambios
Relación de reducción	1/13	1/18	1/25	1/33	1/48	1/68	1/94	1/132	1/180	1/250	1/349	1/491	1/683	1/887
Par de tolerancia nominal (Kg.cm Max)	4	4	6	6	8	8	10	10	12	12	12	12	12	12
Tol de tolerancia momentánea máxima (kg.cm )	12	12	18	18	24	24	30	30	36	36	36	36	36	36
Eficiencia	70%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%
Longitud （l-mm）	27	27	27	27	33.4	33.4	33.4	33.4	39.8	39.8	39.8	39.8	39.8	39.8
Peso （g）	109	109	109	109	134	134	134	134	160	160	160	160	160	160

Especificación de la caja de cambios
Relación de reducción	1/13	1/18	1/25	1/33	1/48	1/68	1/94	1/132	1/180	1/250	1/349	1/491	1/683	1/887
Par de tolerancia nominal (Kg.cm Max)	4	4	6	6	8	8	10	10	12	12	12	12	12	12
Tol de tolerancia momentánea máxima (kg.cm )	12	12	18	18	24	24	30	30	36	36	36	36	36	36
Eficiencia	70%	70%	70%	70%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%
Longitud （l-mm）	27	27	27	27	33.4	33.4	33.4	33.4	39.8	39.8	39.8	39.8	39.8	39.8
Peso （g）	109	109	109	109	134	134	134	134	160	160	160	160	160	160
