P423C
Como fabricantes confiables de cajas de cambios planetarias, presentamos la caja de cambios planetaria de 42 mm: entrega de par robusta, transmisión precisa y construcción duradera. Optimizado para automatización industrial, robótica y maquinaria, combinando confiabilidad y rendimiento que define a los principales fabricantes de cajas de engranajes planetarios.
| Especificación del piñón del eje del motor | ||||
| Módulo | No. de dientes | Ángulo de presión | Diámetro de agujero | Relación de reducción . |
| 0.6 | 12 | 20 ° | 3.98 | 1/24,1/144,1/864 |
| 0.6 | 15 | 20 ° | 4.98 | 1/720,1/1062,1/1470,1/2500,1/3000,1/3600 |
| 0.6 | 18 | 20 ° | 4.98 | 1/17,1/61,1/104,1/212 |
| 0.6 | 24 | 20 ° | 4.98 | 1/14,1/49,1/84,1/504 |
| 0.6 | 20 | 20 ° | 4.98 | 1/4 |
| Especificación de la caja de cambios | ||||||||||||||||||
| Relación de reducción | 1/4 | 1/14 | 1/17 | 1/24 | 1/49 | 1/61 | 1/84 | 1/104 | 1/144 | 1/212 | 1/294 | 1/504 | 1/642 | 1/720 | 1/864 | 1/1062 | 1/1470 | 1/2500 |
| Torque de tolerancia nominal (kg.cm max.) | 3 | 8 | 8 | 8 | 18 | 18 | 18 | 20 | 20 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Tol de tolerancia momentánea máxima (kg.cm ) | 9 | 24 | 24 | 24 | 54 | 54 | 54 | 60 | 60 | 75 | 75 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| Eficiencia | 80% | 70% | 70% | 70% | 60% | 60% | 60% | 60% | 60% | 50% | 50% | 50% | 50% | 50% | 50% | 40% | 40% | 40% |
| Longitud （l-mm） | 32.5 | 39.2 | 39.2 | 39.2 | 45.9 | 45.9 | 45.9 | 45.9 | 45.9 | 52.6 | 52.6 | 52.6 | 52.6 | 52.6 | 52.6 | 59.6 | 59.6 | 59.6 |
| Peso （g） rodamientos de bolas | 139 | 191 | 191 | 191 | 231 | 231 | 231 | 231 | 231 | 281 | 281 | 281 | 281 | 281 | 281 | 326 | 326 | 326 |

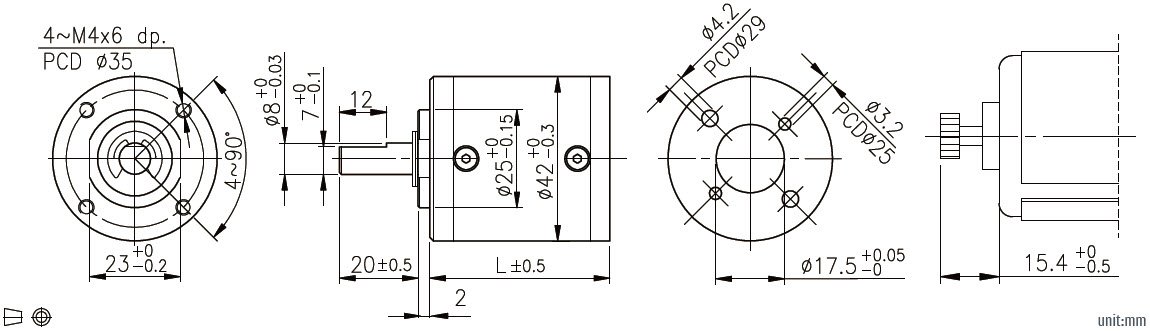

| Dimensiones mecánicas |
 |
Hoja de datos completa
