Caja de cambios planetaria de 30 mm.

Serie: P301
Motor adecuado: Motor CC sin escobillas
Relación de caja de cambios: 1:4 a 1:939
Eje de salida: eje D, eje redondo, eje H
Tipo de rodamiento: cojinete o rodamiento de bolas
Temperatura ambiente: -15 ℃ ~ 70 ℃
Aplicación: Ventilador USB, Máquina Tragamonedas, Detector de Dinero
Estado de Disponibilidad:
Cantidad:
Preguntar Añadir al carrito

  • P301

  • I.CH

Nuestra caja de cambios planetaria de precisión de 30 mm combina un diseño compacto con una precisión excepcional. Diseñado para un control de movimiento preciso, ofrece una alta densidad de torsión y un bajo juego, lo que garantiza una transmisión de potencia confiable. Ideal para robótica, automatización y maquinaria de pequeña escala, esta caja de cambios equilibra la eficiencia con un rendimiento duradero. Su formato de 30 mm se adapta a instalaciones estrechas, mientras que su construcción robusta garantiza una larga vida útil. Confíe en la caja de cambios planetaria de precisión de 30 mm para un funcionamiento consistente y preciso en sus aplicaciones críticas.


Descripción  de la caja de cambios
Material
de alojamiento		Rodamiento
en  la salida		Carga  radial
 (10 mm  de  brida)		Carga
axial  del eje		Fuerza del eje  de ajuste
de la prensa  , máx.		Juego  radial
del  eje		Juego  de empuje
 del  eje		Reaccionamiento
en  no carga
MetalRodamientos  de manga≤3kgf≤2.5kgf≤10kgf≤0.08 mm≤0.2 mm≤3 °
MetalRodamientos  ​≤3.5kgf≤2.5kgf≤10kgf≤0.05 mm≤0.2 mm≤3 °




Especificación  del piñón  del eje  del motor
MóduloNo.  de  dientesÁngulo  de presiónDiámetro  de agujeroRelación de reducción  .
0.51120 °2,28, 2,48, 2,981/5,1/19,1/27,1/71,1/100,1/139,1/264,1/516,1/721
0.51720 °2,28, 2,48, 2,981/4,1/14,1/51,1/189
0.5820 °2.281/35,1/939


Especificación  de la caja de cambios
Relación  de
reducción		1/41/51/141/191/271/351/511/711/1001/1391/1891/2641/5161/7211/939
Par  de tolerancia
nominal		22334466881010101010
Par  de tolerancia
momentáneo  máximo		66991212181824243030303030
Eficiencia80%80%70%70%70%70%60%60%60%60%50%50%50%50%50%
Longitud
（l-mm）		23.623.63030303036.436.436.436.442.842.842.842.842.8
Peso
(gramos)		797992929292107107107107122122122122122


                                                          Dimensiones mecánicas

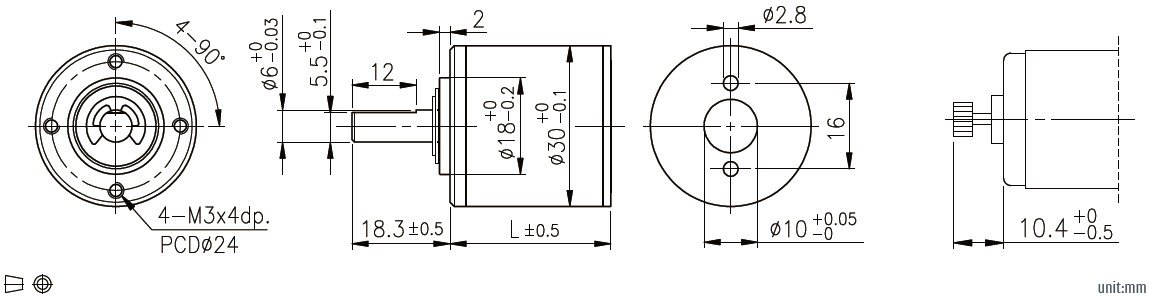

Dibujo técnico de la caja de cambios planetaria de 30 mm.


Hoja de datos completa

D133.doc
