D403K
I.CH
D403K
- Par de torsión: 10 Nm ~ 20 N.m personalizar
- Velocidad: 14 rpm ~ 100 rpm personalizar
- Potencia mecánica estimada: 10W ~20W personalizar
- Tensión media máxima después de PWM: 10V~24V DC
- Corriente media máxima disponible: 3,0 A ~ 6,0 A
- Perfil actual disponible:
Para el arranque del motor la corriente puede llegar hasta 20A máx durante 100ms
Estándar EMC: IEC 61000-4-2

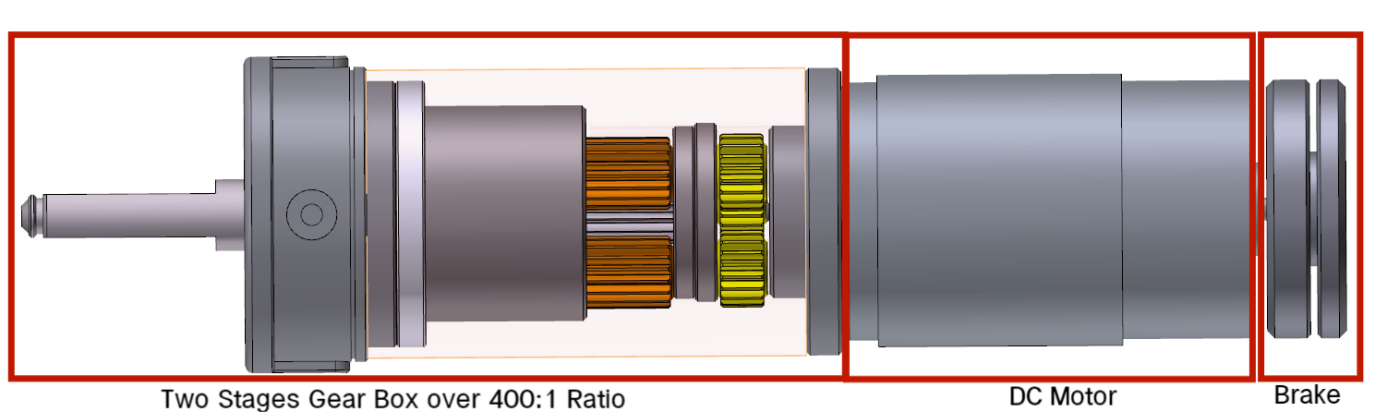

1) Motor CC con escobillas + caja de cambios
2) Motor CC con escobillas + Caja de cambios + Freno
3) Motor CC con escobillas + caja de cambios irreversible
Por irreversible queremos decir que el motorreductor puede funcionar como freno, es decir, necesita el engranaje del motor con una relación de transmisión alta para poder realizar esta función.

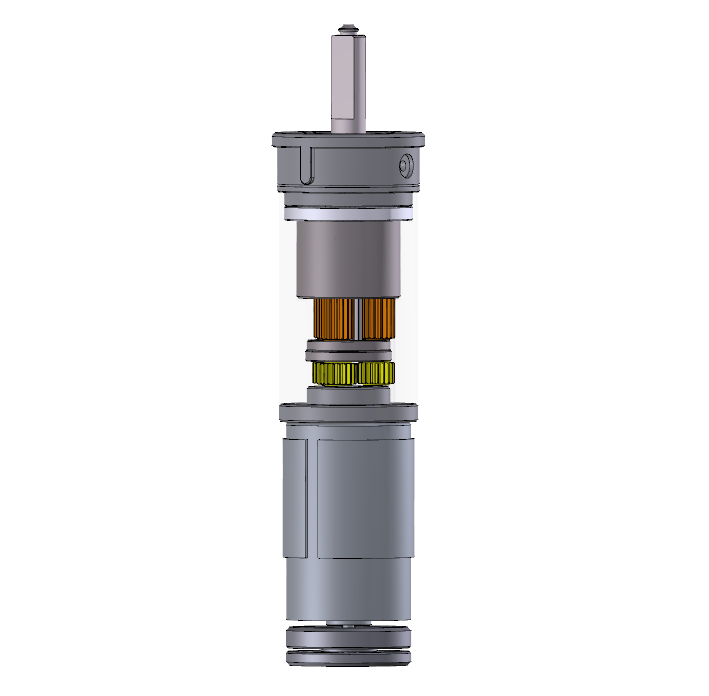

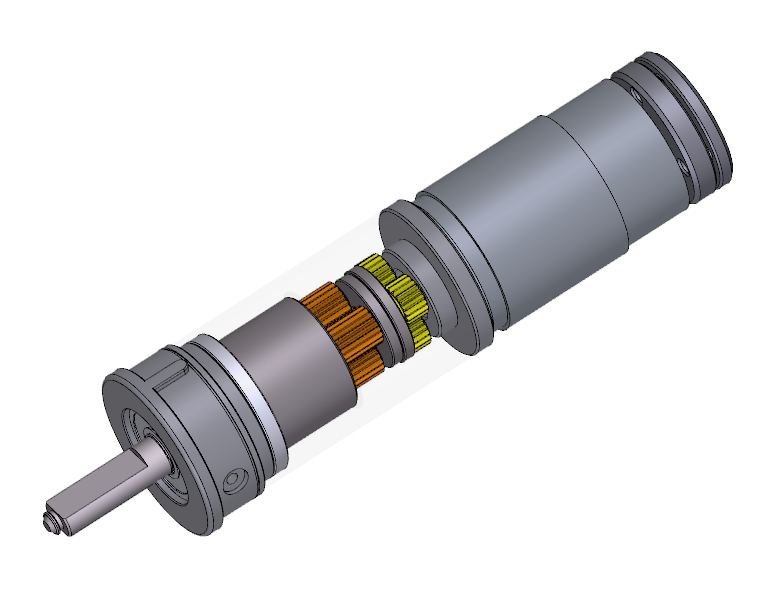

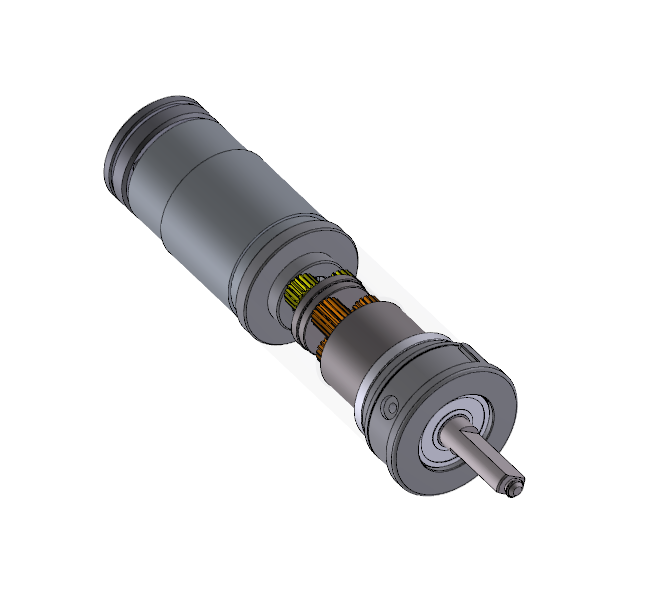

Sólo dos etapas pero con Large Ratio superior a 400:1, cada una compuesta por tres satélites, un portasatélites, un planeta y una corona. La primera etapa es diferente de la segunda etapa. El engranaje planetario de la segunda etapa se comparte con dos coronas dentadas. Una corona dentada puede girar. A cada lado de la caja de cambios, se atornillan dos bridas en la corona dentada principal.

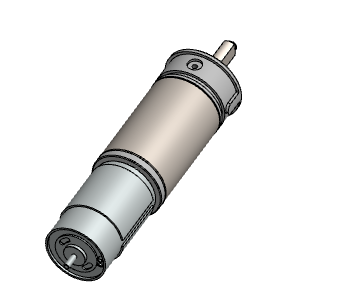

Una aplicación de persiana enrollable (domótica) necesita un motorreductor con una relación de velocidad alta superior a 400:1. Este motorreductor está montado en un tubo para ser un motor tubular y su eje de salida está conectado directamente a una rueda que acciona una persiana enrollable.
Ser un motor de engranaje planetario rentable
- Primera etapa: Engranajes de pulvimetalurgia o engranajes de plástico de alta precisión y alta resistencia.
- Segunda etapa: Engranajes metálicos

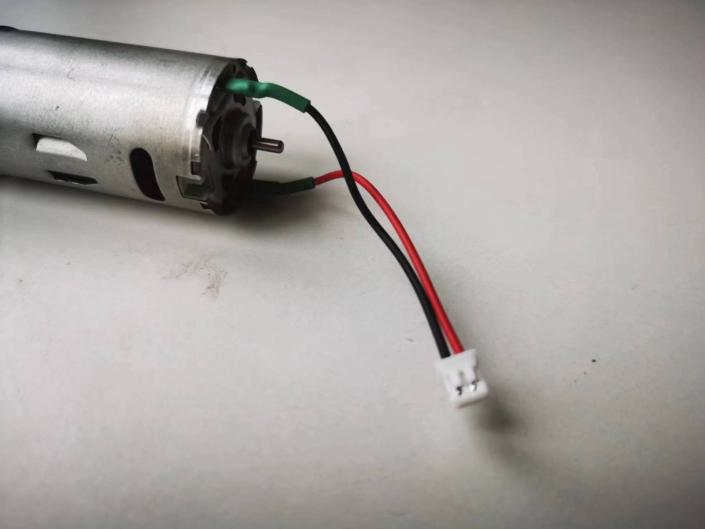

El motorreductor dispone de 2 cables o con conector.
- Longitud del cable: Personalizado
- Conector: Personalizado, como MOLEX, JST, AMP u otros
Para evitar colisiones con el tubo, utilizamos que los cables vengan desde la parte inferior del motor, no desde los lados. A continuación, dos ejemplos de formas:
- Rango de temperatura operativa: -20°C / +70°C
- Rango de temperatura de almacenamiento: -30°C / +70°C
