Caja de cambios planetaria de 42 mm con engranaje bisel

Compartir con:

Caja de cambios planetaria de 42 mm con engranaje bisel

Estructura compacta;

Varilla externa cilíndrica, pequeño volumen;
Conexión del plano final de salida;
Instalación fácil;
El producto puede seleccionar la brida apropiada.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
P422H
Marca del producto:
I.CH
Código De Producto:
P422H

Descripción

La caja de cambios planetaria se usa cada vez más ampliamente. Según la eficiencia, la durabilidad y la potencia, el rendimiento de la caja de cambios planetaria es mejor que el de los engranajes helicoidales y espolones. Proporcionamos el servicio de diseño personalizado. Póngase en contacto con nosotros por su parámetro (par, velocidad, dimensión, etc.)

Caja de cambios planetaria de 42 mm: compacta, de alto torque y duradera. Diseñado con precisión para la automatización industrial. Funcionamiento suave, larga vida útil. Listo para comprar: ideal para robótica y maquinaria. Confíe en nuestra confiable caja de cambios planetaria para las necesidades de su proyecto.

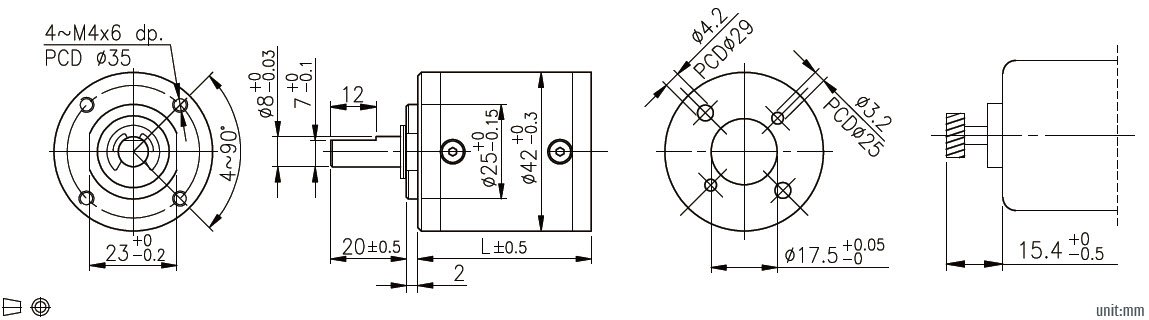

Descripción de la caja de cambios de la caja de cambios planetaria de 42 mm con engranaje bisel

Material de alojamiento	Rodamiento en la salida	Carga radial (10 mm de brida)	Carga axial del eje	Fuerza del eje de ajuste de la prensa , máx.	Juego radial del eje	Juego de empuje del eje	Reaccionamiento en no carga
Metal	Rodamientos de manga	≤5kgf	≤3kgf	≤15kgf	≤0.08 mm	≤0.3 mm	≤3 °
Metal	Rodamientos	≤8kgf	≤3kgf	≤15kgf	≤0.05 mm	≤0.3 mm	≤3 °

PRODUCTOS RELACIONADOS

Reducción de brida cuadrada de caja de cambios planetaria de juego bajo de alta precisión para servomotor

Caja de cambios planetaria de 10 mm

Caja de cambios planetaria de 42 mm

Caja de cambios planetaria de 12 mm

Caja de cambios planetaria de 13 mm

Caja de cambios planetaria de dos relaciones de velocidad

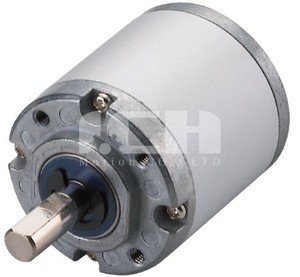

Caja de cambios planetaria de 32 mm

Pequeño motor de CC de 12V con caja de cambios

SUSCRÍBASE AHORA

Contamos con un equipo independiente de diseño de productos e I+D, un equipo de servicio y un equipo profesional de control de calidad.Bienvenido a suscribirse.

Especificación del piñón del eje del motor
Módulo	No. de dientes	Ángulo de presión	Ángulo hélice	Diámetro de agujero	Relación de reducción .
0.6	9	20 °	18 ° (izquierda)	3.15	1/25
0.6	12	20 °	18 ° (izquierda)	3.98	1/20,1/100,1/120,1/500,1/600,1/720,1/1062,
					1/2500,1/3000,1/3600
0.6	15	20 °	18 ° (izquierda)	4.98	1/17,1/84,1/294,1/1470
0.6	18	20 °	18 ° (izquierda)	4.98	1/15,1/51,1/64,1/180,1/222

Especificación del piñón del eje del motor
Módulo	No. de dientes	Ángulo de presión	Ángulo hélice	Diámetro de agujero	Relación de reducción .
0.6	9	20 °	18 ° (izquierda)	3.15	1/25
0.6	12	20 °	18 ° (izquierda)	3.98	1/20,1/100,1/120,1/500,1/600,1/720,1/1062,
					1/2500,1/3000,1/3600
0.6	15	20 °	18 ° (izquierda)	4.98	1/17,1/84,1/294,1/1470
0.6	18	20 °	18 ° (izquierda)	4.98	1/15,1/51,1/64,1/180,1/222

Especificación de la caja de cambios
Relación de reducción	1/15	1/17	1/20	1/25	1/51	1/64	1/84	1/100	1/120	1/180	1/222	1/294	1/500	1/600	1/720	1/1062	1/1470	1/2500
Torque de tolerancia nominal (kg.cm max.)	3	8	8	8	18	18	18	20	20	25	25	25	30	30	30	30	30	30
Tol de tolerancia momentánea máxima (kg.cm )	24	24	24	24	54	54	54	60	60	75	75	75	90	90	90	90	90	90
Eficiencia	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Longitud （l-mm）	39.2	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Peso （g） rodamientos de bolas	191	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326

Especificación de la caja de cambios
Relación de reducción	1/15	1/17	1/20	1/25	1/51	1/64	1/84	1/100	1/120	1/180	1/222	1/294	1/500	1/600	1/720	1/1062	1/1470	1/2500
Torque de tolerancia nominal (kg.cm max.)	3	8	8	8	18	18	18	20	20	25	25	25	30	30	30	30	30	30
Tol de tolerancia momentánea máxima (kg.cm )	24	24	24	24	54	54	54	60	60	75	75	75	90	90	90	90	90	90
Eficiencia	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Longitud （l-mm）	39.2	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Peso （g） rodamientos de bolas	191	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326
