P121
Descripción de la caja de cambios de la caja de cambios planetaria de 12 mm | |||||||
| Material de alojamiento | Rodamiento en la salida | Carga radial (5 mm de brida) | Carga axial del eje | Fuerza del eje de ajuste de la prensa , máx. | Juego radial del eje | Juego de empuje del eje | Reaccionamiento en no carga |
| Metal | Rodamientos de manga | ≤0.5kgf | ≤0.5kgf | ≤1.5kgf | ≤0.05 mm | ≤0.2 mm | ≤3 ° |
Descripción de la caja de cambios de la caja de cambios planetaria de 12 mm | |||||||
| Material de alojamiento | Rodamiento en la salida | Carga radial (5 mm de brida) | Carga axial del eje | Fuerza del eje de ajuste de la prensa , máx. | Juego radial del eje | Juego de empuje del eje | Reaccionamiento en no carga |
| Metal | Rodamientos de manga | ≤0.5kgf | ≤0.5kgf | ≤1.5kgf | ≤0.05 mm | ≤0.2 mm | ≤3 ° |
Especificación del piñón del eje del motor | ||||
| Módulo | No. de dientes | Ángulo de presión | Diámetro de agujero | Relación de reducción . |
| 0.25 | 12 | 20 ° | 1.49 | |
Especificación del piñón del eje del motor | ||||
| Módulo | No. de dientes | Ángulo de presión | Diámetro de agujero | Relación de reducción . |
| 0.25 | 12 | 20 ° | 1.49 | |
| Especificación de la caja de cambios | |||||
| Relación de reducción | Torque de tolerancia nominal (kg.cm max.) | Tol máxima de tolerancia momentánea (kg.cm ) | Eficiencia | Longitud （l-mm） | Peso （g） rodamientos de manga |
| 1/4 | 0.8 | 2.4 | 85% | 12.8 | 12.1 |
| 1/16 | 1.2 | 3.6 | 75% | 16.1 | 14.2 |
| 1/64 | 1.6 | 4.8 | 65% | 19.4 | 16.3 |
| 1/256 | 1.8 | 5.4 | 55% | 22.7 | 18.4 |
| 1/1024 | 2 | 6 | 45% | 26 | 20.5 |
| 1/4096 | 2 | 6 | 40% | 29.3 | 22.6 |
| Especificación de la caja de cambios | |||||
| Relación de reducción | Torque de tolerancia nominal (kg.cm max.) | Tol máxima de tolerancia momentánea (kg.cm ) | Eficiencia | Longitud （l-mm） | Peso （g） rodamientos de manga |
| 1/4 | 0.8 | 2.4 | 85% | 12.8 | 12.1 |
| 1/16 | 1.2 | 3.6 | 75% | 16.1 | 14.2 |
| 1/64 | 1.6 | 4.8 | 65% | 19.4 | 16.3 |
| 1/256 | 1.8 | 5.4 | 55% | 22.7 | 18.4 |
| 1/1024 | 2 | 6 | 45% | 26 | 20.5 |
| 1/4096 | 2 | 6 | 40% | 29.3 | 22.6 |

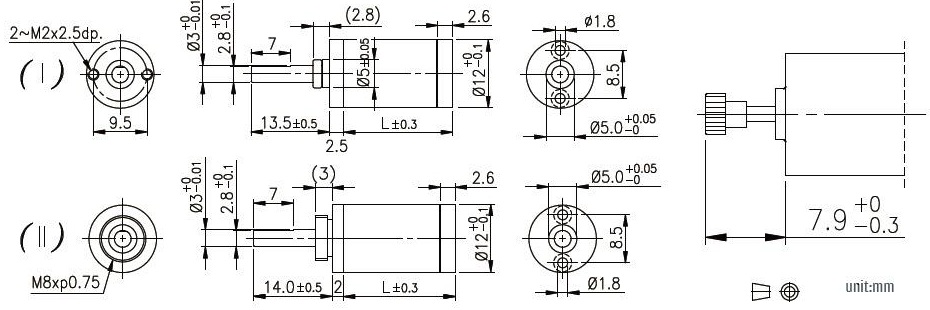

| Dimensiones mecánicas |
 |
| Dimensiones mecánicas |
|
Hoja de datos completa
Hoja de datos completa
