Caja de cambios planetaria de 42 mm

Serie: P381P
Par de salida: 3,0 a 30 kg·cm
Eje de salida: eje D, eje redondo, eje H
Tipo de rodamiento: rodamiento liso o rodamiento de bolas
Relación de reducción: 1:4 a 1:2500
Temperatura ambiente: -15 ℃ ~ 70 ℃
Aplicación: Máquina expendedora, cajero automático, máquinas herramienta industriales, instrumentos de precisión

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
P421
Marca del producto:
I.CH

Caja de cambios microplanetaria de 42 mm: potencias compactas con entrega de par de precisión. Diseñado para robótica, automatización y maquinaria de pequeña escala. Durable, eficiente y que ahorra espacio: ideal para necesidades de instalación estrecha. Confíe en nuestra caja de cambios microplanetaria para obtener un rendimiento confiable en aplicaciones críticas.

Descripción de la caja de cambios de la caja de cambios planetaria de 42 mm
Material de alojamiento	Rodamiento en la salida	Carga radial (10 mm de brida)	Carga axial del eje	Fuerza del eje de ajuste de la prensa , máx.	Juego radial del eje	Juego de empuje del eje	Reaccionamiento en no carga
Metal	Rodamientos de manga	≤5kgf	≤3kgf	≤15kgf	≤0.08 mm	≤0.3 mm	≤3 °
Metal	Rodamientos	≤8kgf	≤3kgf	≤15kgf	≤0.05 mm	≤0.3 mm	≤3 °

SUSCRÍBASE AHORA

Contamos con un equipo independiente de diseño de productos e I+D, un equipo de servicio y un equipo profesional de control de calidad.Bienvenido a suscribirse.

Nos especializamos en la investigación, el desarrollo y el servicio de los motores eléctricos, la caja de cambios y los engranajes de alta precisión con módulo pequeño.

LISTA DE PRODUCTOS

ENLACE RÁPIDO

CONTACTO

Agregue: 3B-B302 Liado U Valley Guli Technology Industry Parte, #16 Xinggu Road, Distrito Jiangning, Nanjing, P.R. China

Tel: +86 25 5118 0871
Fax: +86 25 5118 0872
Skype: iChmotion
Correo electrónico: sales@ichmo.com

Especificación del piñón del eje del motor
Módulo	No. de dientes	Ángulo de presión	Diámetro de agujero	Relación de reducción .
0.6	12	20 °	3.98	1/24,1/144,1/864
0.6	15	20 °	4.98	1/720,1/1062,1/1470,1/2500,1/3000,1/3600
0.6	18	20 °	4.98	1/17,1/61,1/104,1/212
0.6	24	20 °	4.98	1/14,1/49,1/84,1/504
0.6	20	20 °	4.98	1/4

Especificación del piñón del eje del motor
Módulo	No. de dientes	Ángulo de presión	Diámetro de agujero	Relación de reducción .
0.6	12	20 °	3.98	1/24,1/144,1/864
0.6	15	20 °	4.98	1/720,1/1062,1/1470,1/2500,1/3000,1/3600
0.6	18	20 °	4.98	1/17,1/61,1/104,1/212
0.6	24	20 °	4.98	1/14,1/49,1/84,1/504
0.6	20	20 °	4.98	1/4

Especificación de la caja de cambios
Relación de reducción	1/4	1/14	1/17	1/24	1/49	1/61	1/84	1/104	1/144	1/212	1/294	1/504	1/642	1/720	1/864	1/1062	1/1470	1/2500
Torque de tolerancia nominal (kg.cm max.)	3	8	8	8	18	18	18	20	20	25	25	30	30	30	30	30	30	30
Tol de tolerancia momentánea máxima (kg.cm )	9	24	24	24	54	54	54	60	60	75	75	90	90	90	90	90	90	90
Eficiencia	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Longitud （l-mm）	32.5	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Peso （g） rodamientos de bolas	139	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326

Especificación de la caja de cambios
Relación de reducción	1/4	1/14	1/17	1/24	1/49	1/61	1/84	1/104	1/144	1/212	1/294	1/504	1/642	1/720	1/864	1/1062	1/1470	1/2500
Torque de tolerancia nominal (kg.cm max.)	3	8	8	8	18	18	18	20	20	25	25	30	30	30	30	30	30	30
Tol de tolerancia momentánea máxima (kg.cm )	9	24	24	24	54	54	54	60	60	75	75	90	90	90	90	90	90	90
Eficiencia	80%	70%	70%	70%	60%	60%	60%	60%	60%	50%	50%	50%	50%	50%	50%	40%	40%	40%
Longitud （l-mm）	32.5	39.2	39.2	39.2	45.9	45.9	45.9	45.9	45.9	52.6	52.6	52.6	52.6	52.6	52.6	59.6	59.6	59.6
Peso （g） rodamientos de bolas	139	191	191	191	231	231	231	231	231	281	281	281	281	281	281	326	326	326

Centro de productos

LISTA DE PRODUCTOS

Caja de cambios planetaria de 42 mm

Descripción de la caja de cambios de la caja de cambios planetaria de 42 mm

Descripción de la caja de cambios de la caja de cambios planetaria de 42 mm

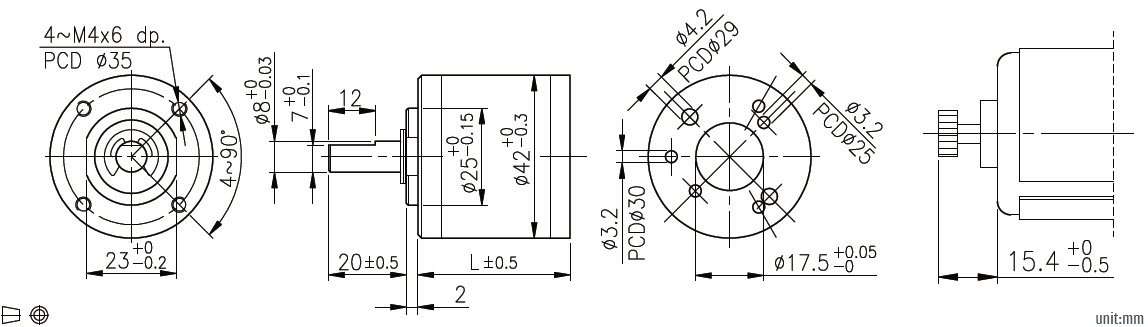

Dimensiones mecánicas para la caja de cambios planetaria de 42 mm

Dimensiones mecánicas para la caja de cambios planetaria de 42 mm
