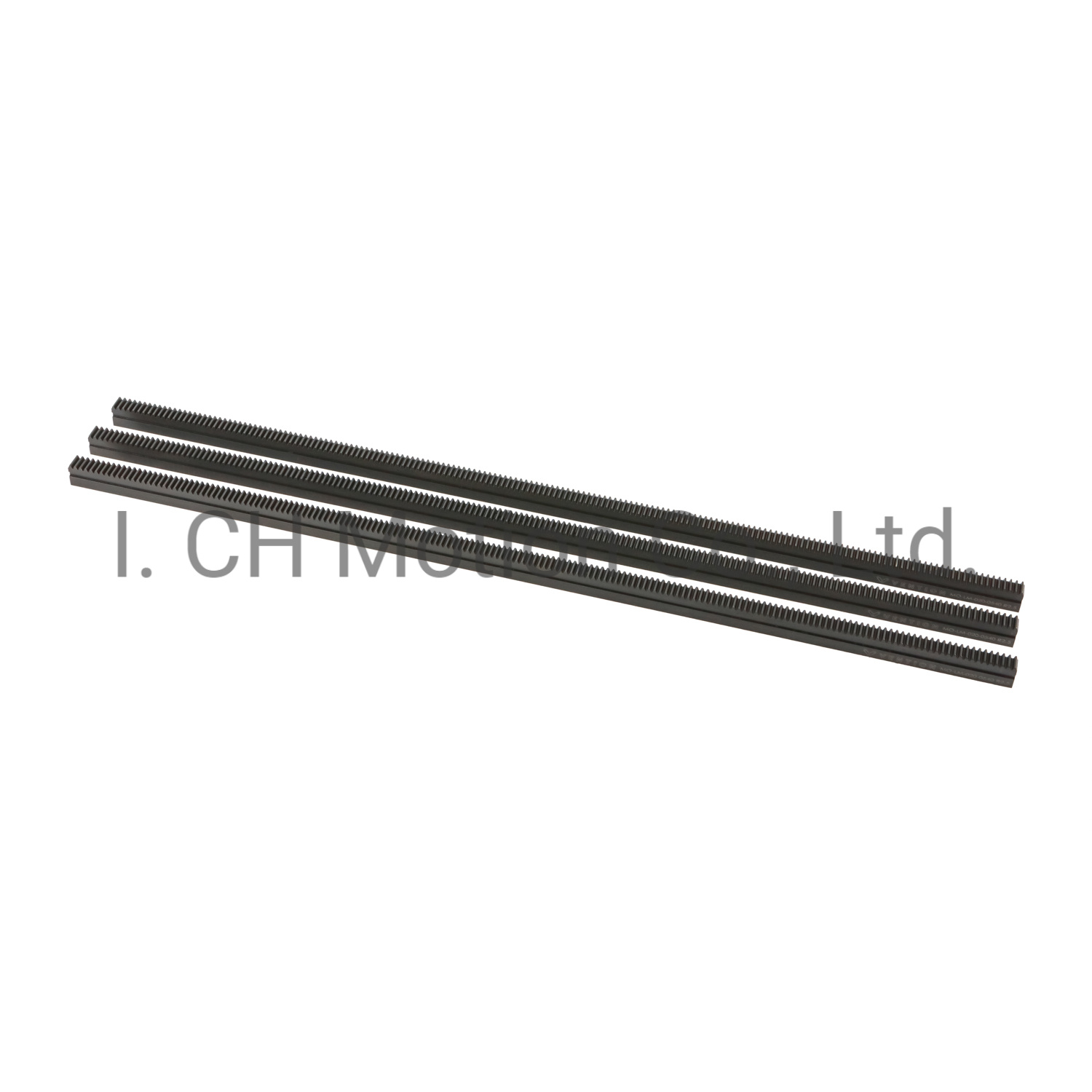

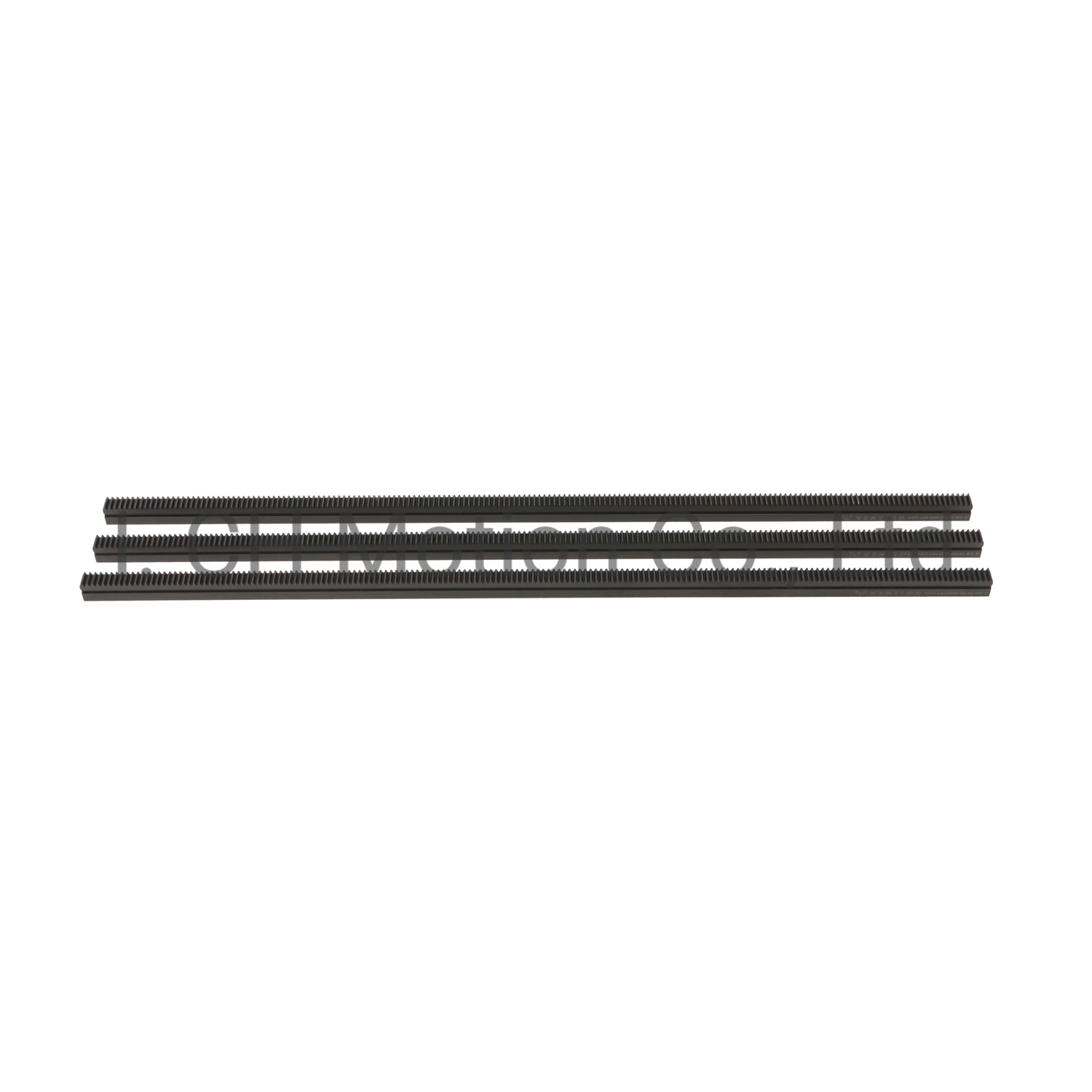

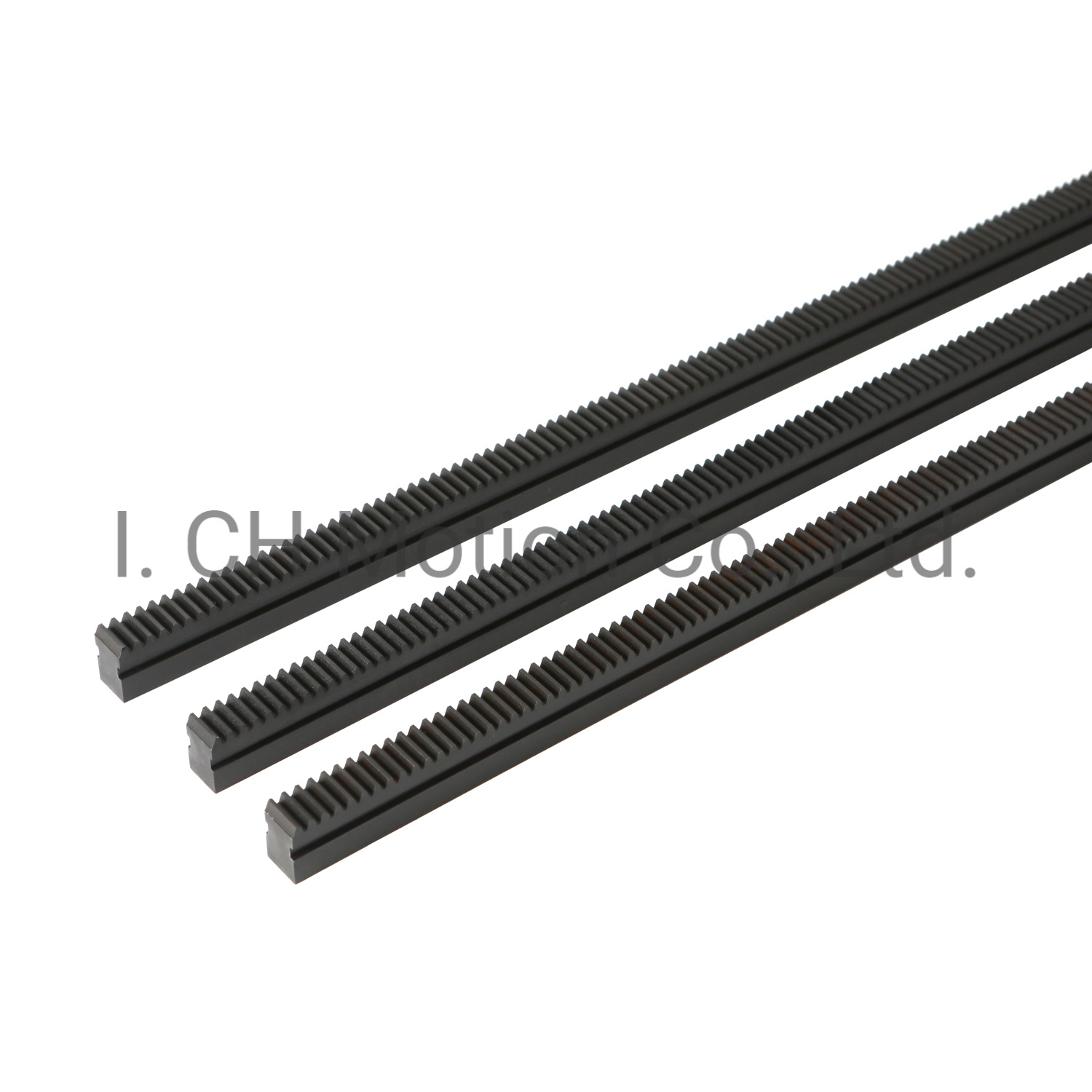

Cremalleras de engranajes rectos de 500 mm-2000 mm
I.CH
Spur Gear racks
Características clave de la cremallera
Como todos sabemos, cuanto más larga es la cremallera, más difícil es controlar la deformación. Para el estante con una longitud de más de 800 mm, si la rectitud se debe mantener dentro de 0,1 mm, el espacio en blanco del estante sólo se puede lograr después de varias veces de alivio de tensión, y el proceso es relativamente complejo. También podemos mantener la rectitud mediante métodos de procesamiento especiales, como la descarga eléctrica (corte de alambre), para evitar el error acumulativo causado por el rectificado de engranajes.
Aplicación de cremalleras
- Una cremallera es una hilera recta o curva de dientes de engranaje que engranan con los dientes de un piñón.
- Es un engranaje lineal o de dientes rectos, esencialmente un engranaje cortado en una superficie recta y plana.
- El movimiento de la cremallera es lineal (en línea recta) y normalmente se utiliza para traducir el movimiento giratorio en movimiento lineal o viceversa.
- Las cremalleras de engranajes se utilizan comúnmente en aplicaciones como máquinas CNC (control numérico por computadora), actuadores lineales y en algunos sistemas de dirección.

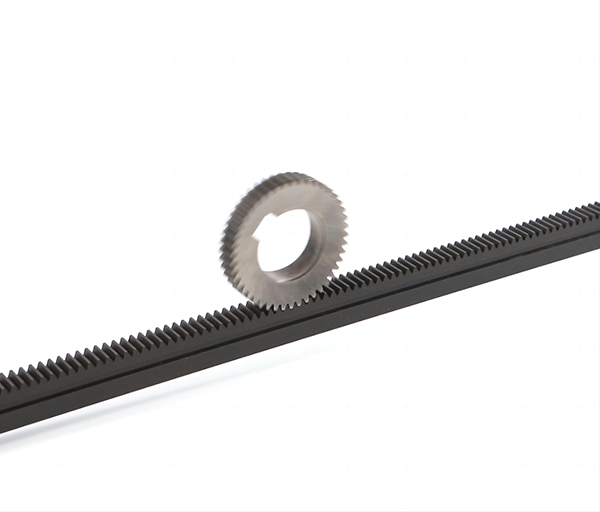

Engranajes de cremallera y piñón
Un sistema de piñón y cremallera es una disposición mecánica fundamental que convierte el movimiento de rotación en movimiento lineal y viceversa. Encuentra un uso generalizado en diversas industrias debido a su eficiencia, precisión y versatilidad.
I.CH puede proporcionar servicios integrales de automatización, incluidos servomotores, cajas de engranajes de precisión, piñones y cremalleras de engranajes.
La caja de cambios de precisión I.CH puede premontar los piñones para que coincidan con el funcionamiento de la cremallera.

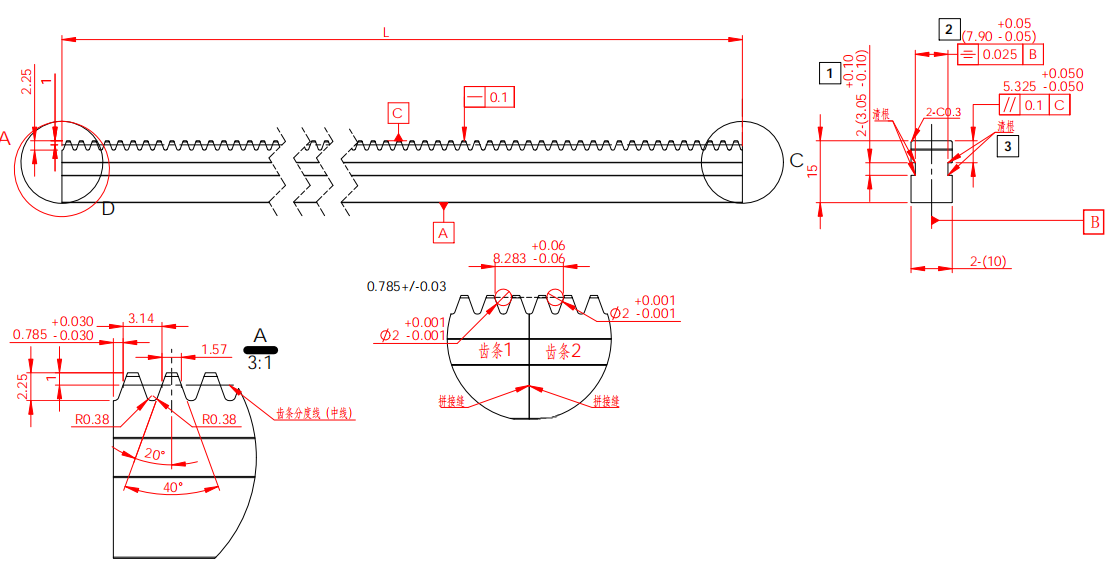

| Mod. | CV | Hexágonos | L | ||||||||
| 500 | 1000 | 2000 | |||||||||
| Dientes No. | lr | Peso (kg) | Dientes NO. | lr | Peso (kg) | Dientes NO. | lr | Peso (kg) | |||
| 1 | 14 | 15x15 | 159 | 449.51 | 0.82 | 318 | 999.02 | 1.5 | 636 | 1998.05 | 3.1 |
| 1.5 | 15.5 | 17x17 | 106 | 449.51 | 1 | 212 | 999.02 | 2 | 424 | 1998.05 | 4 |
| 2 | 18 | 20x20 | 80 | 502.65 | 1.4 | 159 | 999.02 | 2.7 | 318 | 1998.05 | 5.4 |
