Motor de engranajes planetarios de CC de 22 mm

• Número de pieza del fabricante: D223-1A
• Tipo de caja de cambios: caja de cambios planetaria
• Relación de engranaje: 1: 3.4 ~ 1: 1972
• Tamaño del motor de engranaje micro planetario: 22 mm
• Aplicación: motor de instrumentos de cosmetología, mecanismo de TI
Cantidad:
Preguntar Añadir al carrito

  • D223-1A (22 mm)

  • I.CH


Reducción de engranajes planetarios de 20 mm integró una caja de cambios planetaria de 22 mm de 1: 3.4 a 1: 1972 relación de engranaje. Es una buena solución a la aplicación que con espacio limitado pero baja velocidad y alto par.
Especificación del motor de la caja de cambios
Escribe Relación 1: 3.4 1: 6 1:14 1:23 1:33 1:51 1:86 1: 111 1: 190 1: 246 1: 315 1: 531 1: 707 1: 913 1: 1180 1: 1525 1: 1972
D223 Par nominal kg.cm 0.05 0.07 0.15 0.25 0.36 0.5 0.8 1 1.7 2 3 5 5 6 6 6 6
Velocidad nominal rpm 1650 1100 471 287 200 129 77 59 35 27 21 12 9 7 6 4 3
Caja de cambios Instantáneo
esfuerzo de torsión		 Kg.cm 3 4 5 7 8
Admisible
esfuerzo de torsión		 Kg.cm 2 3 4 5 6
Longitud mm 18.1 23.4 28.7 34 39.3
Reacción O 0.5 0.6 0.8 1 1.5
Peso g 40 55.2 68.2 84.2 96.2

Datos de motor
Marcos voltios
(V)		 Sin velocidad de la carretera
(RPM)		 Corriente de noroad
(mamá)		 Torsión nominal
(G.CM)		 Velocidad de la evaluación
(RPM)		 Corriente de la evaluación
(mamá)		 Potencia de salida
(W)		 Peso
(gramo)
1A8K4-12 8400 95 21 6600 292 1.6 32
Nota: Voltaje del producto, tamaño del eje de salida, rendimiento eléctrico, ¡puede solicitar a medida!

Características del motor

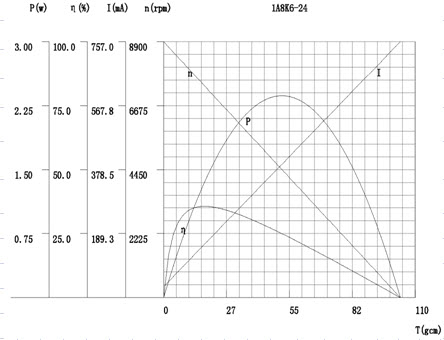

Curva D223-1A-24V

Codificador

111

Embrague



Conector
Molex, Harwin, Tyco/AMP, JST, etc.
Qq 截图 20 18062111341 4

Motor
Motor de cepillo, motor sin escobillas, motor paso a paso
Eje
Eje de corte D, SAHFT de corte H, SAHFT rround

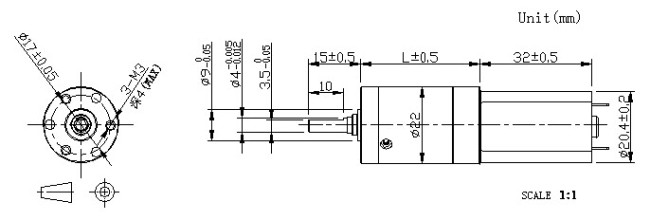

D223-1A
Hoja de datos completa
D223-1a.pdf
