| Cantidad: | |
|---|---|
H573 (57 mm)- 0.9 ° por paso, 2/4 fase
I.CH
Nema 23 Stepping Motor
| Especificación eléctrica | |||||||||
| Modelo | Ángulo de paso (o) | L (mm) | Corriente nominal (a) | Fase Resistencia (Ω) | Fase Inductancia (MH) | Torque de retención (N.CM) | Torque de retención (N.CM) | Guiar Cable (NO.) | Motor Peso (g) |
| H573-03004 | 1.8 | 41 | 0.38 | 32 | 30 | 30 | 3.5 | 6 | 450 |
| H573-02216 | 1.8 | 41 | 1.55 | 1.8 | 3.5 | 22 | 3.5 | 4 | 450 |
| H573-03221 | 1.8 | 41 | 2.1 | 0.8 | 1.4 | 32 | 3.5 | 4 | 450 |
| H573-02415 | 1.8 | 41 | 1.5 | 1.5 | 1.4 | 24 | 3.5 | 6 | 450 |
| H573-03804 | 1.8 | 51 | 0.38 | 32 | 28 | 38 | 5.5 | 6 | 600 |
| H573-04509 | 1.8 | 51 | 0.85 | 7.1 | 8.5 | 45 | 5.5 | 6 | 600 |
| H573-04514 | 1.8 | 51 | 1.4 | 2.5 | 3.2 | 45 | 5.5 | 6 | 600 |
| H573-06214 | 1.8 | 51 | 1.4 | 2.5 | 6.2 | 62 | 5.5 | 4 | 600 |
| H573-06220 | 1.8 | 51 | 2.0 | 1.3 | 3.2 | 62 | 5.5 | 4 | 600 |
| H573-06006 | 1.8 | 56 | 0.6 | 20 | 2. | 60 | 6.5 | 6 | 650 |
| H573-06012 | 1.8 | 56 | 1.2 | 5.0 | 6.8 | 60 | 6.5 | 6 | 650 |
| H573-06016 | 1.8 | 56 | 1.6 | 2.5 | 3.2 | 60 | 6.5 | 6 | 650 |
| H573-06024 | 1.8 | 56 | 2.4 | 1.0 | 1.2 | 60 | 6.5 | 6 | 650 |
| H573-08025 | 1.8 | 56 | 2.5 | 1.2 | 3.0 | 80 | 6.5 | 4 | 650 |
| H573-11042 | 1.8 | 76 | 4.2 | 0.6 | 1.4 | 110 | 6.5 | 4 | 800 |
| H573-11021 | 1.8 | 76 | 2.1 | 2.2 | 6.2 | 110 | 9.5 | 4 | 800 |
| H573-11036 | 1.8 | 76 | 3.6 | 0.8 | 2.2 | 110 | 9.5 | 4 | 800 |

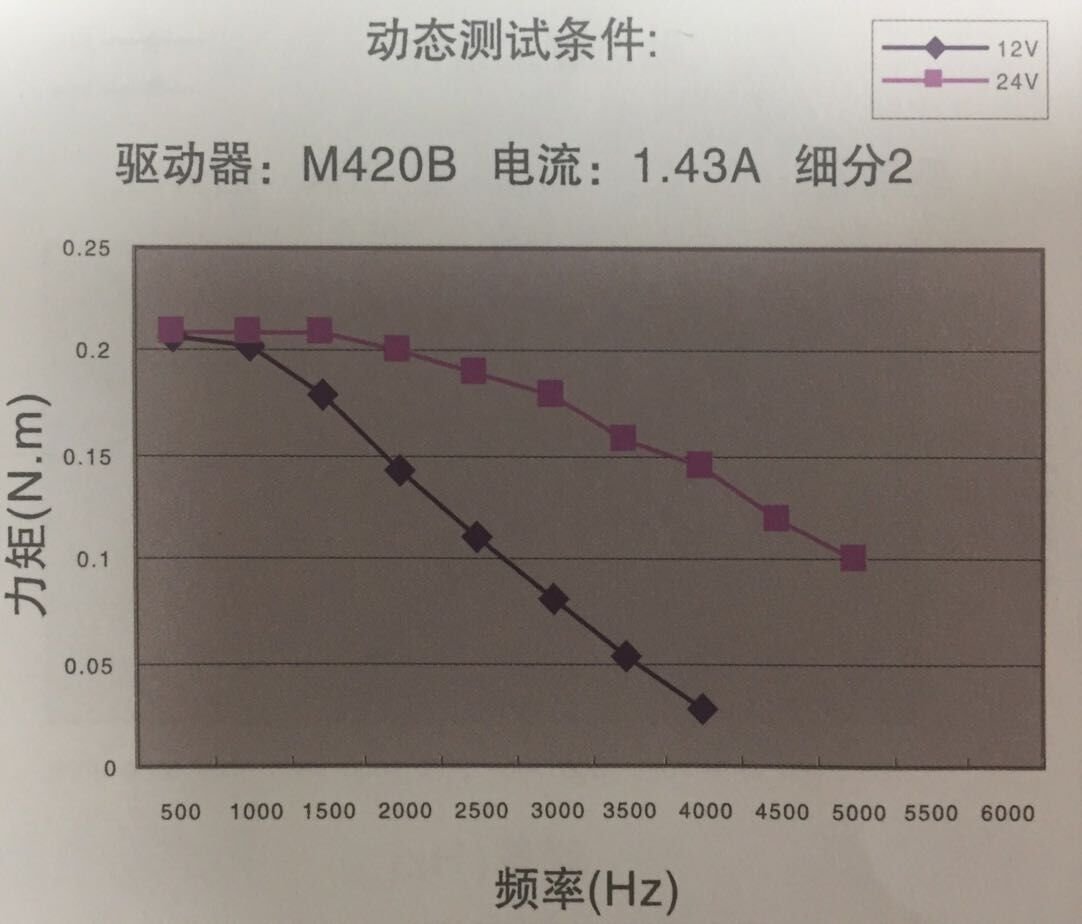

Curva de torque extraída |
MODELO: H573-06214 ACTUAL: 1.43a VOLTAJE: 12V/24VDC Paso completo  MODELO: H573-08205 Actual: 1.43a VOLTAJE: 12 V/24 VDC Paso completo  |
| Especificación eléctrica | |||||||||
| Modelo | Ángulo de paso (o) | L (mm) | Corriente nominal (a) | Fase Resistencia (Ω) | Fase Inductancia (MH) | Torque de retención (N.CM) | Torque de retención (N.CM) | Guiar Cable (NO.) | Motor Peso (g) |
| H573-03004 | 1.8 | 41 | 0.38 | 32 | 30 | 30 | 3.5 | 6 | 450 |
| H573-02216 | 1.8 | 41 | 1.55 | 1.8 | 3.5 | 22 | 3.5 | 4 | 450 |
| H573-03221 | 1.8 | 41 | 2.1 | 0.8 | 1.4 | 32 | 3.5 | 4 | 450 |
| H573-02415 | 1.8 | 41 | 1.5 | 1.5 | 1.4 | 24 | 3.5 | 6 | 450 |
| H573-03804 | 1.8 | 51 | 0.38 | 32 | 28 | 38 | 5.5 | 6 | 600 |
| H573-04509 | 1.8 | 51 | 0.85 | 7.1 | 8.5 | 45 | 5.5 | 6 | 600 |
| H573-04514 | 1.8 | 51 | 1.4 | 2.5 | 3.2 | 45 | 5.5 | 6 | 600 |
| H573-06214 | 1.8 | 51 | 1.4 | 2.5 | 6.2 | 62 | 5.5 | 4 | 600 |
| H573-06220 | 1.8 | 51 | 2.0 | 1.3 | 3.2 | 62 | 5.5 | 4 | 600 |
| H573-06006 | 1.8 | 56 | 0.6 | 20 | 2. | 60 | 6.5 | 6 | 650 |
| H573-06012 | 1.8 | 56 | 1.2 | 5.0 | 6.8 | 60 | 6.5 | 6 | 650 |
| H573-06016 | 1.8 | 56 | 1.6 | 2.5 | 3.2 | 60 | 6.5 | 6 | 650 |
| H573-06024 | 1.8 | 56 | 2.4 | 1.0 | 1.2 | 60 | 6.5 | 6 | 650 |
| H573-08025 | 1.8 | 56 | 2.5 | 1.2 | 3.0 | 80 | 6.5 | 4 | 650 |
| H573-11042 | 1.8 | 76 | 4.2 | 0.6 | 1.4 | 110 | 6.5 | 4 | 800 |
| H573-11021 | 1.8 | 76 | 2.1 | 2.2 | 6.2 | 110 | 9.5 | 4 | 800 |
| H573-11036 | 1.8 | 76 | 3.6 | 0.8 | 2.2 | 110 | 9.5 | 4 | 800 |
Curva de torque extraída |
MODELO: H573-06214 ACTUAL: 1.43a VOLTAJE: 12V/24VDC Paso completo MODELO: H573-08205 Actual: 1.43a VOLTAJE: 12 V/24 VDC Paso completo |
