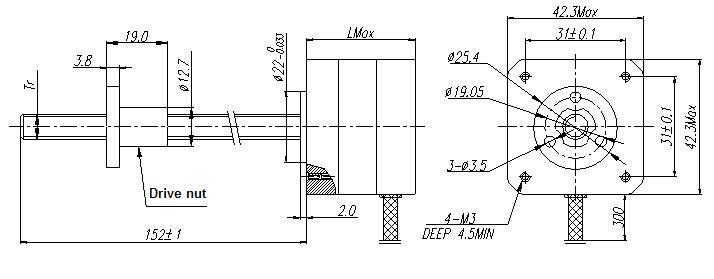

HL423 (42 mm)- 1.8 ° por paso, 2 fase
I.CH
Nema 17 Stepping Motor
| Especificación eléctrica del motor | |||||||||
| Modelo | Ángulo de paso (o) | L (mm) | Corriente nominal (a) | Fase Resistencia (Ω) | Fase Inductancia (MH) | Torque de retención (N.CM) | Torque de retención (N.CM) | Guiar Cable (NO.) | Motor Peso (g) |
| HL423-02813 | 1.8 | 34 | 1.3 | 2.4 | 2.8 | 28 | 1.6 | 4 | 220 |
| HL423-02817 | 1.8 | 34 | 1.7 | 1.2 | 1.8 | 28 | 1.6 | 4 | 220 |
| HL423-04017 | 1.8 | 40 | 1.7 | 1.5 | 2.8 | 40 | 2.2 | 4 | 280 |
| HL423-04013 | 1.8 | 40 | 1.3 | 2.5 | 5.0 | 40 | 2.2 | 4 | 280 |
| HL423-05217 | 1.8 | 48 | 1.7 | 1.8 | 3.2 | 52 | 2.6 | 4 | 350 |
| HL423-05213 | 1.8 | 48 | 1.3 | 3.2 | 5.5 | 52 | 2.6 | 4 | 350 |
| HL423-05223 | 1.8 | 48 | 2.3 | 1.2 | 1.6 | 52 | 2.6 | 4 | 350 |
| Especificación de tornillo | ||
| Tornillo de tornillo (mm) | Viajar por paso (mm) | Plomo (mm) |
| TR6.35 | 0.0079 | 1.58 |
| 0.0158 | 3.17 | |
| 0.0315 | 6.35 | |
| TR8.00 | 0.0400 | 8 |
| Especificación eléctrica del motor | |||||||||
| Modelo | Ángulo de paso (o) | L (mm) | Corriente nominal (a) | Fase Resistencia (Ω) | Fase Inductancia (MH) | Torque de retención (N.CM) | Torque de retención (N.CM) | Guiar Cable (NO.) | Motor Peso (g) |
| HL423-02813 | 1.8 | 34 | 1.3 | 2.4 | 2.8 | 28 | 1.6 | 4 | 220 |
| HL423-02817 | 1.8 | 34 | 1.7 | 1.2 | 1.8 | 28 | 1.6 | 4 | 220 |
| HL423-04017 | 1.8 | 40 | 1.7 | 1.5 | 2.8 | 40 | 2.2 | 4 | 280 |
| HL423-04013 | 1.8 | 40 | 1.3 | 2.5 | 5.0 | 40 | 2.2 | 4 | 280 |
| HL423-05217 | 1.8 | 48 | 1.7 | 1.8 | 3.2 | 52 | 2.6 | 4 | 350 |
| HL423-05213 | 1.8 | 48 | 1.3 | 3.2 | 5.5 | 52 | 2.6 | 4 | 350 |
| HL423-05223 | 1.8 | 48 | 2.3 | 1.2 | 1.6 | 52 | 2.6 | 4 | 350 |
| Especificación de tornillo | ||
| Tornillo de tornillo (mm) | Viajar por paso (mm) | Plomo (mm) |
| TR6.35 | 0.0079 | 1.58 |
| 0.0158 | 3.17 | |
| 0.0315 | 6.35 | |
| TR8.00 | 0.0400 | 8 |
