Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-01-27 Origen:Sitio
Los engranajes son la columna vertebral de muchos sistemas mecánicos. ¿Alguna vez se ha preguntado qué tipo es mejor para su proyecto: engranajes rectos o engranajes helicoidales ? En este artículo, exploraremos las fortalezas y debilidades de ambos. Aprenderá qué tipo de engranaje es el más adecuado para su aplicación específica.

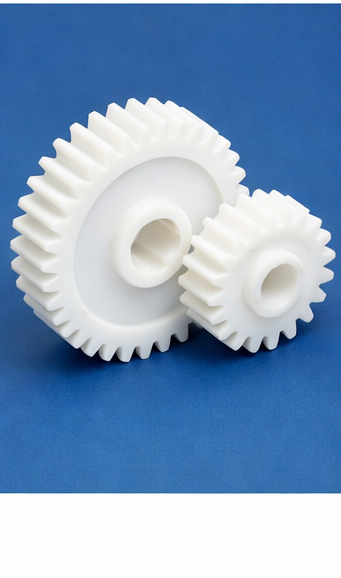

Los engranajes rectos son el tipo de engranaje más básico y más utilizado. Presentan dientes rectos paralelos al eje del engranaje. Estos engranajes se consideran el diseño de engranajes más simple y, debido a su construcción sencilla, también son los más rentables. Los engranajes rectos son fáciles de fabricar, lo que los hace ideales para muchas industrias. Son particularmente útiles en sistemas de velocidad baja a moderada, donde la eficiencia, la confiabilidad y la simplicidad son las principales consideraciones.
Características clave de los engranajes rectos:
● Diseño de dientes: Los engranajes rectos tienen dientes rectos que engranan directamente entre sí, lo que les permite transferir torsión de manera eficiente.
● Transmisión de potencia eficiente: Los dientes engranan de manera sencilla, lo que hace que el proceso de transmisión de potencia sea eficiente a velocidades bajas a moderadas.
● Simplicidad de fabricación: dado que los dientes son rectos y los engranajes tienen un diseño simple, son relativamente fáciles y económicos de fabricar en comparación con otros tipos de engranajes, como los engranajes helicoidales o los engranajes cónicos.
A pesar de sus ventajas, los engranajes rectos tienen algunas limitaciones:
● Ruido y vibración: el acoplamiento directo de los dientes en los engranajes rectos crea una carga de impacto repentina cuando cada diente hace contacto. Este acoplamiento abrupto provoca una cantidad significativa de ruido y vibración, especialmente cuando los engranajes funcionan a altas velocidades. Esto puede ser una desventaja en aplicaciones donde es esencial un funcionamiento silencioso.
● Capacidad de carga limitada: si bien los engranajes rectos son efectivos para cargas bajas a moderadas, su capacidad para manejar condiciones de alto torque es limitada. Cuando se someten a cargas pesadas, el encaje repentino de los dientes puede provocar un mayor desgaste, reduciendo su vida útil.
A pesar de estos inconvenientes, los engranajes rectos siguen siendo el tipo de engranaje más utilizado en aplicaciones donde la velocidad y el ruido no son preocupaciones críticas. Algunos de los usos más comunes de los engranajes rectos incluyen:
● Sistemas de engranajes automotrices: Se utilizan en los sistemas de transmisión de vehículos para una transferencia eficiente de energía.
● Sistemas transportadores: los engranajes rectos se emplean a menudo en mecanismos transportadores que transportan materiales en fábricas o almacenes.
● Relojes y destornilladores eléctricos: estos dispositivos utilizan engranajes rectos para transferir el movimiento en operaciones de baja velocidad de manera eficiente.
La simplicidad de los engranajes rectos garantiza que tengan una pérdida mínima de energía, lo que los hace ideales para aplicaciones de velocidad moderada. Sin embargo, cuando se utiliza en aplicaciones de alta velocidad, los inconvenientes del ruido y la vibración se vuelven más pronunciados.

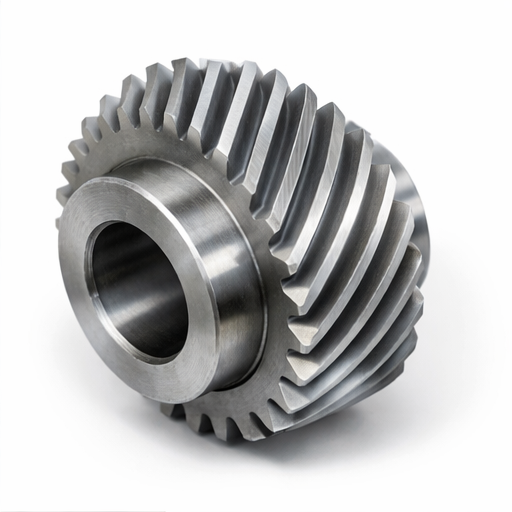

Los engranajes helicoidales se diferencian de los engranajes rectos por el diseño de sus dientes. En lugar de tener dientes rectos, los engranajes helicoidales tienen dientes cortados en ángulo, normalmente entre 15° y 30°. Este ángulo de los dientes crea un acoplamiento gradual entre los dientes, lo que resulta en un funcionamiento más suave y silencioso en comparación con los engranajes rectos. El diseño de dientes helicoidales permite enganchar varios dientes simultáneamente, lo que ayuda a distribuir la carga de manera más uniforme y reduce las cargas de impacto durante la operación.
Uno de los beneficios clave de los engranajes helicoidales es su capacidad para transportar cargas más altas en comparación con los engranajes rectos. El acoplamiento gradual y la capacidad de distribuir la carga entre múltiples dientes hacen que los engranajes helicoidales sean más robustos y más adecuados para aplicaciones de alto torque. Se utilizan ampliamente en sistemas donde la alta velocidad, la carga elevada y el funcionamiento fluido son fundamentales.
Características clave de los engranajes helicoidales:
● Dientes en ángulo: Los dientes de un engranaje helicoidal están en ángulo, lo que les permite engranarse de forma gradual y continua, lo que produce menos ruido y vibración.
● Mayor capacidad de carga: La capacidad de los engranajes helicoidales para engranar múltiples dientes simultáneamente les permite manejar cargas más altas y más torque en comparación con los engranajes rectos.
● Operación más suave: El engrane gradual de los dientes en los engranajes helicoidales permite una operación más suave, especialmente a velocidades más altas. Esto da como resultado un menor desgaste, lo que hace que los engranajes helicoidales sean más duraderos y confiables en aplicaciones exigentes.
Los engranajes helicoidales se utilizan a menudo en aplicaciones donde la reducción de ruido y la durabilidad son preocupaciones clave, como en maquinaria de alto rendimiento. Algunos usos comunes de los engranajes helicoidales incluyen:
● Transmisiones automotrices de alto rendimiento: los engranajes helicoidales se usan comúnmente en transmisiones de vehículos por su capacidad para manejar un par alto y proporcionar cambios suaves.
● Maquinaria aeroespacial: la industria de la aviación depende de engranajes helicoidales para sistemas críticos donde la precisión y el buen funcionamiento son cruciales.
● Maquinaria industrial: las máquinas CNC y otros equipos industriales de alta precisión suelen utilizar engranajes helicoidales para un rendimiento suave y con cargas elevadas.
Debido a su diseño, los engranajes helicoidales funcionan mucho más suavemente que los engranajes rectos en condiciones de alta velocidad y alto torque. Su capacidad para distribuir la carga entre múltiples dientes también reduce el desgaste y aumenta la vida útil del sistema de engranajes. Sin embargo, los engranajes helicoidales son más complejos de fabricar debido a los dientes en ángulo, lo que los hace más costosos de producir en comparación con los engranajes rectos.
Característica | Engranaje | Engranaje helicoidal |
Diseño de dientes | Dientes rectos, paralelos al eje. | Dientes en ángulo, compromiso gradual |
Eficiencia | Alto a bajas velocidades, cae a velocidades más altas | Ligera pérdida de eficiencia pero mejor a altas velocidades |
Ruido y vibración | Alto ruido y vibración. | Funcionamiento más silencioso, menor vibración |
Capacidad de carga | Moderado | Más alto, puede soportar más torque |
Durabilidad | Menor durabilidad bajo cargas elevadas | Mayor durabilidad, funcionamiento más suave |
Fabricación | Sencillo y rentable | Complejo y más caro |
Una de las principales diferencias entre los engranajes rectos y los engranajes helicoidales radica en el diseño de sus dientes. Los engranajes rectos tienen dientes rectos que se engranan todos a la vez, lo que provoca un impacto inmediato cuando los dientes engranan. Esto da como resultado altos niveles de vibración y ruido a velocidades más altas, lo que hace que los engranajes rectos no sean adecuados para aplicaciones sensibles al ruido.
Por el contrario, los engranajes helicoidales tienen dientes cortados en ángulo, lo que les permite engancharse gradualmente. Este compromiso progresivo conduce a una transferencia de potencia más suave, lo que resulta en una reducción del ruido y la vibración, especialmente a altas velocidades. El engrane más suave también ayuda a reducir el desgaste, lo que prolonga la vida útil del engranaje.
Los engranajes helicoidales pueden soportar cargas mucho mayores que los engranajes rectos. La razón de esto es la mayor relación de contacto de los engranajes helicoidales, lo que significa que se engranan más dientes en un momento dado, lo que ayuda a distribuir la carga de manera más uniforme. Esto reduce el riesgo de fallas y hace que los engranajes helicoidales sean ideales para aplicaciones de servicio pesado.
Por otro lado, los engranajes rectos engranan con menos dientes a la vez, lo que significa que tienen una relación de contacto más baja y son menos eficientes para manejar cargas elevadas. Si bien los engranajes rectos son adecuados para cargas moderadas, es más probable que experimenten desgaste y fallas en condiciones de servicio pesado.
En términos de eficiencia, los engranajes rectos tienen la ventaja a velocidades más bajas. Debido a su engrane directo de los dientes, los engranajes rectos pueden transmitir potencia con alta eficiencia (98-99%). Sin embargo, esta eficiencia disminuye significativamente a velocidades más altas, ya que el engranaje repentino de los dientes provoca una mayor fricción, ruido y vibración.
Por el contrario, los engranajes helicoidales funcionan con una eficiencia ligeramente menor (96-98%) debido a la fricción deslizante adicional entre los dientes en ángulo. A pesar de esto, los engranajes helicoidales son más eficientes a velocidades más altas, donde su capacidad para reducir el ruido y la vibración compensa la menor pérdida de eficiencia.
A bajas velocidades, los engranajes rectos son más eficientes debido a la mínima fricción de deslizamiento entre los dientes. Esto da como resultado una mejor eficiencia de transmisión de energía. Sin embargo, a medida que aumenta la velocidad, los engranajes rectos se vuelven menos eficientes debido al mayor impacto y fricción.
Por otro lado, los engranajes helicoidales son más adecuados para aplicaciones de alta velocidad. Si bien experimentan una ligera caída en su eficiencia debido a la fricción por deslizamiento, su suave funcionamiento y distribución de carga ayudan a mantener un buen rendimiento incluso a velocidades más altas.
Una de las diferencias más notables entre los engranajes rectos y los engranajes helicoidales son sus características de ruido y vibración. Los engranajes rectos generan una cantidad significativa de ruido y vibración, especialmente a altas velocidades. El engranaje brusco de los dientes genera cargas de choque, que crean ruido y vibraciones que pueden resultar perjudiciales en determinadas aplicaciones.
Los engranajes helicoidales, por el contrario, son mucho más silenciosos debido al engrane gradual de los dientes. El suave engranaje de los dientes reduce la carga de impacto que se produce en los engranajes rectos, lo que produce un funcionamiento más silencioso y menos vibración. Esto hace que los engranajes helicoidales sean la opción preferida para entornos sensibles al ruido, como en aplicaciones automotrices y aeroespaciales.
La durabilidad de los engranajes helicoidales es superior a la de los engranajes rectos en aplicaciones de servicio pesado. Debido a que los engranajes helicoidales distribuyen la carga entre varios dientes, experimentan menos tensión y desgaste, lo que resulta en una vida útil más larga. Esto es particularmente importante en sistemas de alto par o alta carga.
Sin embargo, los engranajes rectos son más propensos a desgastarse bajo cargas pesadas o fluctuantes debido a su menor relación de contacto. Si bien son perfectamente adecuados para cargas moderadas, tienden a desgastarse más rápido en condiciones exigentes.
Los engranajes helicoidales destacan en el control de vibraciones debido a su funcionamiento más suave. El engranaje gradual de los dientes minimiza las cargas de choque que crean vibraciones en los engranajes rectos. Esto hace que los engranajes helicoidales sean más adecuados para aplicaciones donde reducir las vibraciones es fundamental para mantener el rendimiento y la longevidad de la maquinaria.
Una de las principales ventajas de los engranajes rectos es su simplicidad y menor coste de fabricación. Los engranajes rectos normalmente se producen mediante un proceso de corte 2D simple, lo que los hace más rápidos y económicos de producir. Esto hace que los engranajes rectos sean una opción atractiva para aplicaciones de bajo costo donde la alta velocidad y la reducción de ruido no son críticos.
Por el contrario, los engranajes helicoidales requieren un proceso de corte 3D más complejo y herramientas especializadas debido a los dientes en ángulo. El proceso de producción requiere más tiempo y es más caro, lo que aumenta el coste total de los engranajes helicoidales. Sin embargo, el mayor rendimiento y durabilidad de los engranajes helicoidales a menudo justifican el costo adicional en aplicaciones de alta velocidad y alta carga.
Los engranajes rectos tienen un diseño compacto que requiere un espacio axial mínimo. Esto los hace ideales para aplicaciones con espacio limitado o donde la simplicidad es una prioridad. Sin embargo, los engranajes helicoidales requieren más espacio axial debido a la necesidad de cojinetes de empuje para acomodar el empuje axial generado por los dientes en ángulo.
El espacio adicional que requieren los engranajes helicoidales puede hacerlos menos adecuados para espacios reducidos, pero ideales para aplicaciones donde el rendimiento es más importante que la eficiencia del espacio.
Los engranajes rectos son más fáciles de montar y mantener debido a su diseño sencillo. No requieren una alineación precisa y pueden reemplazarse fácilmente cuando sea necesario.
Los engranajes helicoidales, por otro lado, requieren una alineación más cuidadosa y una mayor precisión durante el montaje. También necesitan cojinetes de empuje para manejar el empuje axial generado por los dientes en ángulo. Como resultado, los engranajes helicoidales pueden requerir más mantenimiento y cuidado durante el ensamblaje, particularmente en aplicaciones de alta carga o alta velocidad.
Los engranajes rectos son los más adecuados para aplicaciones de velocidad baja a moderada donde la rentabilidad es una prioridad. Son perfectos para:
● Transportadores y sistemas de manipulación de materiales.
● Equipos agrícolas como mezcladores de alimento y sinfines.
● Electrodomésticos, incluidas lavadoras y batidoras.
● Rentable: Los engranajes rectos son más baratos de producir y mantener.
● Alta eficiencia: los engranajes rectos destacan a velocidades más bajas con una mínima pérdida de energía.
● Simplicidad: Son fáciles de diseñar, fabricar y reemplazar.
Elija engranajes rectos cuando su aplicación:
● No requiere un funcionamiento silencioso.
● Funciona a velocidades bajas a moderadas.
● Necesita una solución asequible y sencilla.
Los engranajes helicoidales brillan en aplicaciones de alta velocidad, carga elevada y sensibles al ruido. Considere usar engranajes helicoidales en:
● Transmisiones automotrices para un funcionamiento suave y silencioso
● Sistemas aeroespaciales que requieren una gran capacidad de carga
● Máquinas CNC y robots industriales, que necesitan precisión y funcionamiento silencioso.
● Funcionamiento más silencioso: el engranaje gradual de los dientes reduce el ruido, lo que los hace adecuados para entornos sensibles al ruido.
● Mayor capacidad de carga: pueden manejar cargas más altas y funcionar bien en aplicaciones de trabajo pesado.
● Rendimiento más suave: los dientes en ángulo garantizan menos vibración, lo que genera sistemas de engranajes más confiables y duraderos.
Seleccione engranajes helicoidales cuando su aplicación requiera:
● Funcionamiento silencioso y suave a altas velocidades.
● Mayor capacidad de carga.
● Rendimiento superior a pesar de un mayor coste de fabricación.
Característica | Engranaje | Engranaje helicoidal |
Velocidad | Bajo a moderado | Alto |
Capacidad de carga | Moderado | Alto |
Ruido | Alto | Bajo |
Costo | Bajo | Alto |
Eficiencia | Alto | Ligeramente más bajo |
En este artículo, comparamos engranajes helicoidales y engranajes rectos, destacando sus diferencias clave en rendimiento, capacidad de carga, eficiencia y ruido. Los engranajes rectos son rentables e ideales para aplicaciones de baja velocidad, mientras que los engranajes helicoidales destacan en sistemas de alta velocidad y alta carga con un funcionamiento más silencioso. Según sus necesidades específicas, elija el equipo que mejor se adapte a sus necesidades. I.CH Motion ofrece soluciones de engranajes de alta calidad, lo que garantiza un rendimiento y confiabilidad óptimos en todas las industrias con servicios avanzados de ingeniería y soporte.
R: Los engranajes rectos se usan comúnmente en sistemas de engranajes automotrices, sistemas transportadores y maquinaria básica donde la eficiencia es crucial a velocidades moderadas.
R: Los engranajes helicoidales tienen dientes en ángulo para un funcionamiento más suave y silencioso, mientras que los engranajes rectos tienen dientes rectos y son mejores para aplicaciones de baja velocidad.
R: Los engranajes helicoidales son ideales para aplicaciones de alta velocidad, alta carga y sensibles al ruido debido a su capacidad de carga superior y funcionamiento más silencioso en comparación con los engranajes rectos.
R: Los engranajes rectos son rentables, fáciles de fabricar y eficientes en aplicaciones de velocidad baja a moderada, pero tienden a producir más ruido a velocidades más altas.
R: Sí, los engranajes helicoidales son generalmente más caros debido a su complejo proceso de fabricación, pero ofrecen mayor capacidad de carga y funcionamiento más silencioso.
R: Elija engranajes rectos para aplicaciones de baja velocidad y engranajes helicoidales para entornos de alta velocidad, alta carga o sensibles al ruido.
