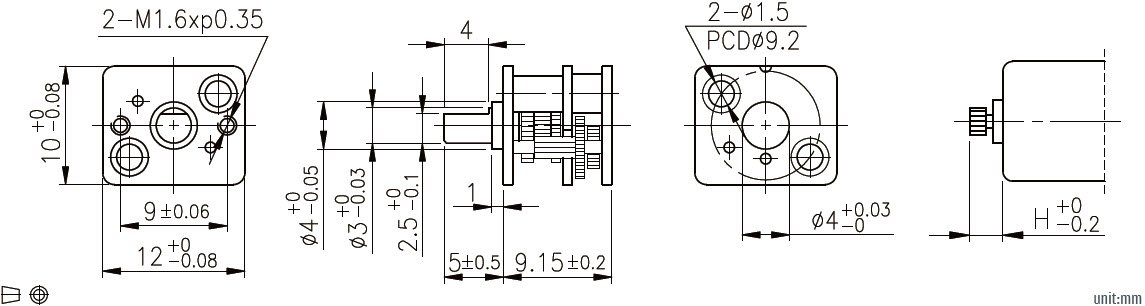

Caja de cambios de dientes rectos D122F

Cantidad:



Preguntar Añadir al carrito

Modelo:
D122F

Material de la carcasa	Rodamiento en la salida	Carga radial (5 mm de brida)	Carga axial del eje	Fuerza de ajuste de prensa de eje, máx.	Juego radial del eje	Juego de empuje del eje	Reacción
Metal	Rodamientos de manga	≤0.4kgf	≤0.2kgf	≤2kgf	≤0.06 mm	≤0.2 mm	≤1.5 °

SUSCRÍBASE AHORA

Contamos con un equipo independiente de diseño de productos e I+D, un equipo de servicio y un equipo profesional de control de calidad.Bienvenido a suscribirse.

Nos especializamos en la investigación, el desarrollo y el servicio de los motores eléctricos, la caja de cambios y los engranajes de alta precisión con módulo pequeño.

LISTA DE PRODUCTOS

ENLACE RÁPIDO

CONTACTO

Agregue: 3B-B302 Liado U Valley Guli Technology Industry Parte, #16 Xinggu Road, Distrito Jiangning, Nanjing, P.R. China

Tel: +86 25 5118 0871
Fax: +86 25 5118 0872
Skype: iChmotion
Correo electrónico: sales@ichmo.com

Módulo	No. de dientes	Angulo de PRESION	Diámetro del agujero	Relación de reducción.
0.15	12	20 °	0.99	1/29,1/235,1/298
0.15	13	20 °	0.99	1/10,1/102
0.15	16	20 °	0.99	1/19,1/60,1/76,1/134,1/197

Módulo	No. de dientes	Angulo de PRESION	Diámetro del agujero	Relación de reducción.
0.15	12	20 °	0.99	1/29,1/235,1/298
0.15	13	20 °	0.99	1/10,1/102
0.15	16	20 °	0.99	1/19,1/60,1/76,1/134,1/197

Relación de reducción	1/10	1/19	1/29	1/60	1/76	1/102	1/134	1/197	1/235	1/298
Torque de tolerancia nominal (KG.CM Máx.)	0.2	0.3	0.3	0.5	0.5	0.8	0.8	1.0	1.0	1.0
Torque de tolerancia momentánea máxima (Kg.cm )	0.6	0.9	0.9	1.5	1.5	2.4	2.4	3.0	3.0	3.0
Eficiencia	80%	70%	70%	sesenta y cinco%	sesenta y cinco%	sesenta y cinco%	59%	59%	59%	59%
Longitud （h-mm）	2.5	2.1	2.1	2.5	2.5	2.5	2.1	2.1	2.1	2.1
Peso (gramos)	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0

Relación de reducción	1/10	1/19	1/29	1/60	1/76	1/102	1/134	1/197	1/235	1/298
Torque de tolerancia nominal (KG.CM Máx.)	0.2	0.3	0.3	0.5	0.5	0.8	0.8	1.0	1.0	1.0
Torque de tolerancia momentánea máxima (Kg.cm )	0.6	0.9	0.9	1.5	1.5	2.4	2.4	3.0	3.0	3.0
Eficiencia	80%	70%	70%	sesenta y cinco%	sesenta y cinco%	sesenta y cinco%	59%	59%	59%	59%
Longitud （h-mm）	2.5	2.1	2.1	2.5	2.5	2.5	2.1	2.1	2.1	2.1
Peso (gramos)	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0
