¿Alguna vez te has preguntado cómo las máquinas transfieren energía de manera eficiente? El secreto está en los engranajes rectos.
Los engranajes rectos son esenciales en muchos sistemas mecánicos. En este artículo descubrirás su estructura, mecanismo de funcionamiento y aplicaciones.
También aprenderá cómo ayudan a optimizar la velocidad y el par en diversas industrias.

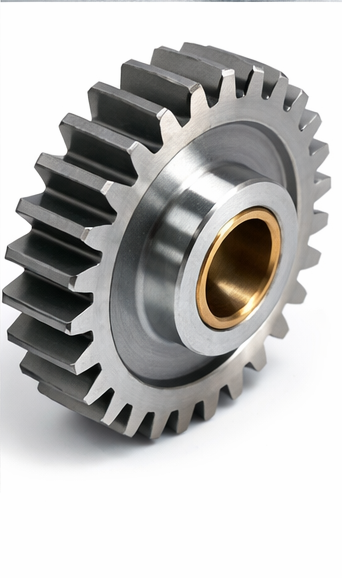

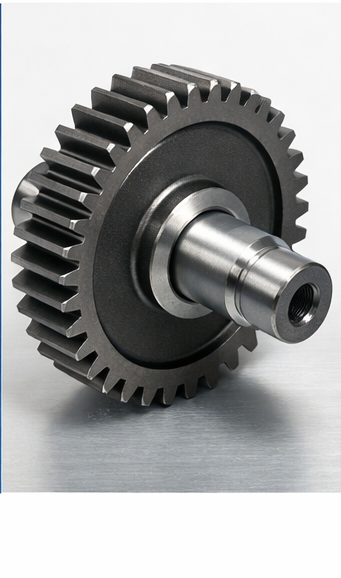

Un engranaje recto es un engranaje cilíndrico con dientes rectos alineados paralelos al eje de rotación. Estos engranajes se utilizan para transmitir movimiento y potencia entre dos ejes paralelos. Se consideran uno de los tipos de engranajes más simples debido a su diseño de dientes rectos y se utilizan ampliamente en sistemas de accionamiento mecánico. Los engranajes rectos son muy eficaces en aplicaciones que requieren eficiencia y confiabilidad, como cajas de engranajes, sistemas transportadores y dispositivos de transmisión de potencia.
La función principal de un engranaje recto es transferir la fuerza de rotación (par) de un eje a otro. La sencillez del diseño los hace fáciles de fabricar e instalar, pero esto no compromete su rendimiento. Cuando dos engranajes rectos engranan, sus dientes se engranan directamente, transfiriendo movimiento del engranaje impulsor al engranaje conducido. Dependiendo del tamaño y número de dientes, los engranajes rectos pueden ajustar la velocidad y el par del sistema, proporcionando una gran flexibilidad en los sistemas mecánicos.
El acoplamiento de los dientes da como resultado una ventaja mecánica, que permite una transmisión de potencia eficiente entre ejes. Una de las cosas más importantes que hay que entender acerca de los engranajes rectos es que sólo funcionan cuando ambos engranajes están alineados en ejes paralelos. La desalineación puede provocar un funcionamiento ineficiente e incluso dañar los engranajes con el tiempo.
La geometría de los engranajes rectos juega un papel crucial en su rendimiento. Varios parámetros clave definen la forma del engranaje y deben calcularse con precisión para garantizar un funcionamiento suave y una alta eficiencia. Estos incluyen:
● Diámetro de paso: El diámetro del círculo que pasa por el centro de los dientes del engranaje. El diámetro de paso es esencial para calcular la relación de transmisión y determinar la velocidad de rotación del sistema.
● Módulo: En medidas métricas, el módulo hace referencia a la relación entre el diámetro de referencia y el número de dientes. Es el equivalente métrico del paso diametral en el sistema imperial. El módulo determina el tamaño de los dientes y, a medida que aumenta el módulo, también aumenta el tamaño de los dientes del engranaje.
● Número de dientes: el número de dientes de un engranaje determina su relación de transmisión, lo que afecta directamente la velocidad y el par del sistema. Los dientes deben estar espaciados uniformemente alrededor de la circunferencia para asegurar un acoplamiento suave con otros engranajes.
La relación de transmisión es fundamental para decidir la velocidad y el par de salida. Si desea reducir la velocidad mientras aumenta el par, un engranaje con más dientes debe engranar con un engranaje más pequeño. Por el contrario, si desea aumentar la velocidad y al mismo tiempo disminuir el par, se debe utilizar un engranaje más grande con menos dientes.
Además, la precisión en la geometría de los engranajes rectos permite un engrane más suave de los dientes, lo que reduce la fricción, el desgaste y la pérdida de energía durante la operación. En aplicaciones industriales, la precisión es clave para garantizar un rendimiento eficiente y duradero.
Los engranajes rectos vienen en dos formas principales: engranajes rectos externos y engranajes rectos internos. Ambos tipos tienen diferentes aplicaciones según su diseño, ubicación de los dientes y cómo engranan con otros engranajes.
● Engranajes rectos externos: Estos engranajes tienen dientes en el diámetro exterior. Son el tipo más común y se utilizan en una amplia variedad de aplicaciones, desde transmisiones automotrices hasta sistemas transportadores. Cuando dos engranajes externos engranan, giran en direcciones opuestas. El engranaje más grande se conoce como 'rueda' y el más pequeño como 'piñón'.
● Engranajes rectos internos: A diferencia de los engranajes externos, los engranajes rectos internos tienen dientes en el diámetro interior. Estos engranajes se utilizan a menudo en sistemas de engranajes planetarios, donde un engranaje externo engrana con un engranaje interno. La relación de transmisión de los engranajes internos tiende a ser mayor debido a la mayor superficie de contacto entre los engranajes. Los engranajes rectos internos son ideales para aplicaciones donde el espacio es limitado, ya que permiten sistemas de engranajes compactos.
Tipo de engranaje | Ubicación de los dientes | Solicitud |
Engranaje recto externo | Diámetro exterior | Cajas de cambios, transportadores |
Engranaje recto interno | Diámetro interior | Sistemas de engranajes planetarios. |
Estos dos tipos de engranajes rectos se eligen en función de los requisitos de diseño de la aplicación, incluido el espacio disponible, el par requerido y las necesidades de eficiencia.
La función de un engranaje recto depende del engrane de sus dientes con los dientes de otro engranaje. El engranaje impulsor empuja contra los dientes del engranaje impulsado, transfiriendo torque de un eje a otro. A medida que el engranaje impulsor gira, los dientes del engranaje impulsor se engranan con los dientes del engranaje impulsado, lo que hace que el engranaje impulsado gire en la dirección opuesta.
El par y la velocidad transmitidos dependen de la relación de transmisión, que está determinada por el número de dientes de los engranajes motriz y conducido. Un engranaje más grande girará más lento pero transferirá más torque, mientras que un engranaje más pequeño girará más rápido pero transferirá menos torque. Este mecanismo permite que los engranajes rectos ajusten la velocidad y el par en un sistema mecánico, proporcionando la flexibilidad necesaria en diversas aplicaciones industriales.
Varios factores afectan el rendimiento de los engranajes rectos:
● Ángulo de presión: Este es el ángulo entre la línea de acción y la tangente al círculo primitivo. El ángulo de presión afecta la eficacia con la que engranan los dientes del engranaje, así como su capacidad de carga. Un ángulo de presión mayor aumenta la capacidad de carga del engranaje, pero puede provocar un mayor desgaste y ruido. Para la mayoría de los engranajes rectos, el ángulo de presión estándar es de 20 grados.
● Juego: El juego se refiere al pequeño espacio entre los dientes de los engranajes engranados cuando no están bajo carga. Este espacio es esencial para una lubricación adecuada y evita que los engranajes se atasquen bajo cargas extremas. Sin embargo, un juego excesivo puede causar ineficiencia, mientras que un juego muy pequeño puede provocar que el engranaje se atasque y falle.
● Engranaje de los dientes: La calidad del enganche de los dientes afecta la eficiencia de la transferencia de energía. Los dientes bien diseñados garantizan un enganche suave y reducen la fricción, lo que a su vez mejora la eficiencia. Los dientes mal diseñados o desgastados pueden provocar una mayor fricción, lo que provoca pérdida de potencia y fallas prematuras de los engranajes.
Al optimizar estos factores, los ingenieros pueden mejorar el rendimiento de los engranajes rectos, garantizando un funcionamiento fiable y eficiente a lo largo del tiempo.
Los engranajes rectos se utilizan en una amplia gama de aplicaciones industriales debido a su diseño simple y alta eficiencia. Las aplicaciones comunes incluyen:
● Automotriz: Los engranajes rectos se utilizan en transmisiones de automóviles, donde ayudan a transferir potencia del motor a las ruedas. También se utilizan en engranajes diferenciales para permitir diferentes velocidades de rotación entre las ruedas al girar.
● Maquinaria: Los engranajes rectos se utilizan ampliamente en maquinaria industrial como molinos, sistemas transportadores y bombas de engranajes. Ayudan a controlar la velocidad y el par en estos sistemas, asegurando un funcionamiento suave y una transferencia de energía eficiente.
● Generación de energía: En la generación de energía, los engranajes rectos se utilizan en turbinas eólicas y otras maquinarias para transferir energía mecánica a los generadores, convirtiéndola en energía eléctrica.
Los engranajes rectos se prefieren en estas aplicaciones debido a su capacidad para transmitir energía de manera eficiente, a menudo con poco ruido y una mínima pérdida de energía.
Los engranajes rectos también desempeñan un papel crucial en aplicaciones especializadas:
● Robótica: en la robótica a pequeña escala, los engranajes rectos se utilizan para impulsar brazos robóticos, pinzas y otros componentes que requieren un control de movimiento preciso. Su diseño simple permite un movimiento suave y predecible, lo que los hace ideales tanto para robots de consumo como para robots médicos.
● Dispositivos médicos: los engranajes rectos son parte integral de los dispositivos médicos, como bombas de infusión, equipos de diagnóstico y herramientas quirúrgicas. En estas aplicaciones, los engranajes deben proporcionar alta precisión y confiabilidad, así como la capacidad de trabajar en espacios compactos y confinados.
El uso de engranajes rectos en estos campos demuestra su versatilidad, ya que pueden funcionar de manera eficiente en una amplia gama de entornos, desde maquinaria industrial pesada hasta equipos médicos delicados.
Una de las principales ventajas de los engranajes rectos es su simplicidad. El diseño de dientes rectos permite una fabricación sencilla y costes de instalación mínimos. Esto hace que los engranajes rectos sean una solución rentable, especialmente en producciones de gran volumen. En comparación con otros engranajes, como los helicoidales o cónicos, los engranajes rectos son relativamente económicos de producir, lo que los hace ideales para aplicaciones donde se consideran restricciones presupuestarias.
Los engranajes rectos funcionan con alta eficiencia, normalmente en el rango del 95-99%. Su engrane directo de los dientes y la falta de ángulos de engranaje complejos minimizan la pérdida de energía, lo que los hace altamente confiables en operaciones continuas. Además, los engranajes rectos tienen menos piezas móviles, lo que reduce la probabilidad de fallas y hace que el mantenimiento sea más fácil y menos frecuente.
El engrane directo de los dientes en los engranajes rectos da como resultado una pérdida de energía mínima, lo que contribuye a su eficiencia. Además, su diseño preciso garantiza un funcionamiento constante con un ruido mínimo, incluso en aplicaciones de alto par. Su precisión los hace adecuados para aplicaciones donde es esencial una transmisión de potencia uniforme y suave.
El material utilizado para los engranajes rectos afecta su durabilidad, rendimiento y costo. Los materiales comunes incluyen:
● Plástico: Los engranajes de plástico, livianos y resistentes a la corrosión, son adecuados para aplicaciones de baja velocidad y carga baja.
● Hierro fundido: Rentables y fáciles de mecanizar, los engranajes de hierro fundido se utilizan comúnmente en aplicaciones industriales, aunque son más frágiles que el acero.
● Acero inoxidable: Elegido por su resistencia a la corrosión, el acero inoxidable se utiliza para engranajes en entornos donde la resistencia al desgaste y la corrosión es importante.
● Aleación de aluminio: Ideales para aplicaciones que requieren altas relaciones resistencia-peso, los engranajes de aluminio se utilizan a menudo en las industrias aeroespacial y automotriz.
● Pulvimetalurgia: Los engranajes producidos a partir de pulvimetalurgia son muy duraderos y pueden alcanzar tolerancias precisas, lo que los hace adecuados para aplicaciones de alto rendimiento.
La elección del material para los engranajes rectos depende de la aplicación específica y las condiciones de funcionamiento. Por ejemplo, los engranajes de plástico son ideales para operaciones silenciosas pero no pueden soportar cargas elevadas. Por el contrario, los engranajes de acero ofrecen una resistencia superior pero son más pesados y caros. La elección del material adecuado garantiza que los engranajes funcionen de manera óptima sin desgaste excesivo ni fallas.
Los engranajes rectos se pueden fabricar mediante varios procesos, cada uno con sus ventajas:
● Fresado: Adecuado para engranajes personalizados, el fresado es ideal para prototipos y tiradas de producción pequeñas. El proceso consiste en cortar dientes en un engranaje utilizando una fresadora.
● Tallado por fresado: Un proceso altamente eficiente para la producción en masa, el tallado por tallado utiliza una cortadora giratoria (fresadora) para formar dientes de engranaje en una pieza en bruto giratoria. Este método se utiliza a menudo para la producción de engranajes estándar.
● Forjado: Los engranajes producidos mediante forjado son extremadamente fuertes y duraderos, lo que hace que este proceso sea adecuado para aplicaciones de servicio pesado. Sin embargo, los engranajes forjados pueden requerir mecanizado adicional para su acabado.
Proceso de fabricación | Ventajas | Uso Ideal |
Molienda | Personalización, precisión | Pequeños lotes, prototipos. |
tallar | Alta eficiencia | producción en masa |
Forja | Resistencia, durabilidad | Aplicaciones de servicio pesado |
Para aplicaciones únicas o especializadas, a menudo se necesitan engranajes rectos personalizados. Estos engranajes están diseñados para cumplir con los requisitos específicos del sistema, ya sea en términos de tamaño, material o capacidad de carga. Los engranajes personalizados se utilizan a menudo en industrias como la aeroespacial, la robótica y la de dispositivos médicos, donde las especificaciones precisas son fundamentales.
Los engranajes rectos personalizados pueden requerir una combinación de los métodos de fabricación mencionados anteriormente para cumplir con las especificaciones exactas. Esto garantiza que los engranajes encajen en el sistema general y funcionen como se espera.
Los engranajes rectos son cruciales en los sistemas mecánicos para transferir potencia de manera eficiente. Su diseño simple y alta eficiencia los convierten en la opción preferida en muchas industrias. La elección del engranaje recto adecuado depende de necesidades específicas como velocidad, par y durabilidad. En I.CH Motion , nuestros productos ofrecen engranajes rectos confiables y de alto rendimiento diseñados para diversas aplicaciones, lo que garantiza una eficiencia óptima y un valor a largo plazo.
R: Un engranaje recto es un engranaje cilíndrico con dientes rectos que engranan con otro engranaje para transferir movimiento y potencia entre ejes paralelos.
R: Los engranajes rectos funcionan engranando sus dientes, lo que transfiere el torque de un engranaje a otro, ajustando la velocidad y el torque según la relación de transmisión.
R: Los engranajes rectos ofrecen alta eficiencia, diseño simple y confiabilidad, lo que los hace ideales para una variedad de sistemas mecánicos.
R: Los engranajes rectos se utilizan en maquinaria para controlar la velocidad y la transmisión de par, lo que los hace ideales para aplicaciones como cajas de engranajes y sistemas transportadores.
R: Considere factores como la relación de transmisión, el material y la capacidad de carga para seleccionar el mejor engranaje recto para sus necesidades mecánicas específicas.
