Los engranajes helicoidales desempeñan un papel crucial en muchos sistemas mecánicos. ¿Pero para qué sirven exactamente? Estos engranajes son esenciales para transferir potencia de manera eficiente y al mismo tiempo minimizar el ruido y la vibración. En este artículo, exploraremos su diseño único, sus aplicaciones y por qué se prefieren a otros tipos de equipos. Aprenderás cómo funcionan los engranajes helicoidales y sus ventajas en diferentes industrias.

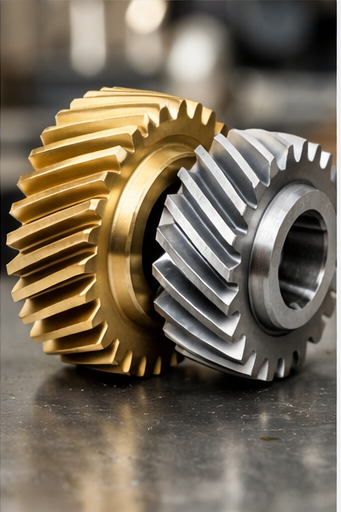

Los engranajes helicoidales son engranajes cilíndricos con dientes cortados en ángulo con respecto al eje de rotación. Este diseño de dientes en ángulo permite que los engranajes se engranen gradualmente a medida que giran, lo que proporciona un funcionamiento más suave y silencioso en comparación con otros tipos de engranajes, como los engranajes rectos. Los dientes del engranaje helicoidal están dispuestos en forma de espiral, lo que ayuda a distribuir la carga entre varios dientes simultáneamente. Esta distribución de fuerza los hace más eficientes en la transmisión de potencia y al mismo tiempo reduce el riesgo de desgaste y daño a los dientes individuales.
A diferencia de los engranajes rectos , donde los dientes son paralelos al eje de rotación, el diseño helicoidal permite una mayor relación de contacto. Esto significa que se engranan más dientes a la vez, lo que da como resultado una mayor capacidad de carga, un desgaste reducido y un funcionamiento más suave. A medida que los dientes engranan gradualmente, transmiten potencia de manera más uniforme, lo que minimiza las cargas de impacto y reduce la vibración. Este acoplamiento gradual es una gran ventaja sobre los engranajes rectos, que experimentan un contacto abrupto, lo que genera mayor ruido y vibración.
Debido a estos beneficios, los engranajes helicoidales son particularmente adecuados para aplicaciones de alta velocidad y trabajos pesados. En entornos donde un par elevado y un rendimiento suave son fundamentales, como en cajas de cambios de automóviles, maquinaria industrial y robótica, los engranajes helicoidales sobresalen. También funcionan bien en entornos donde la reducción de ruido es una prioridad, gracias a su funcionamiento silencioso.
Los engranajes helicoidales son muy versátiles, ya que se pueden utilizar para transferir potencia entre ejes paralelos y no paralelos. Esta flexibilidad los hace ideales para una amplia gama de industrias, desde la aeroespacial hasta la manufacturera. Su capacidad para transmitir energía de manera eficiente mientras mantienen la durabilidad y el funcionamiento suave los convierte en la opción preferida para aplicaciones exigentes que requieren confiabilidad y eficiencia. Además, el diseño avanzado y la capacidad de distribuir fuerzas entre múltiples dientes contribuyen a la longevidad y el rendimiento generales del sistema de engranajes.
Los engranajes helicoidales funcionan transfiriendo el movimiento de rotación entre dos ejes. Los dientes de un engranaje helicoidal están colocados en ángulo con respecto al eje de rotación, lo que hace que engranen gradualmente a medida que giran. Este acoplamiento gradual ayuda a reducir el ruido y la vibración, a diferencia de los engranajes rectos, donde los dientes hacen contacto repentinamente, lo que a menudo genera más ruido y golpes.
Los dientes en ángulo de los engranajes helicoidales también les permiten transportar más carga que los engranajes rectos. Dado que la fuerza se distribuye entre más dientes, los engranajes helicoidales experimentan menos desgaste, lo que aumenta su vida útil. Sin embargo, un desafío con los engranajes helicoidales es el empuje axial que generan debido a los dientes en ángulo. Este empuje debe gestionarse mediante cojinetes para garantizar un funcionamiento suave y evitar un desgaste excesivo.
Los engranajes helicoidales vienen en dos tipos principales: engranajes helicoidales simples y dobles.
● Engranajes helicoidales simples: estos engranajes tienen dientes cortados en una dirección a lo largo de la circunferencia del engranaje. Si bien son fáciles de fabricar, generan un empuje axial durante el funcionamiento, lo que requiere cojinetes especiales para absorber la fuerza y mantener un rendimiento suave.
● Engranajes helicoidales dobles (engranajes en espiga): Estos engranajes tienen dos juegos de dientes que están cortados en direcciones opuestas. Los dientes opuestos anulan el empuje axial, lo que hace que los engranajes helicoidales dobles sean ideales para aplicaciones de alto par donde es necesario minimizar el empuje. Estos engranajes proporcionan mayor capacidad de carga y un funcionamiento más suave, aunque son más complejos y costosos de producir.
Los engranajes helicoidales se diferencian de otros tipos de engranajes, como los engranajes rectos, los engranajes cónicos y los engranajes helicoidales. Los engranajes rectos tienen dientes rectos que engranan directamente, mientras que los engranajes cónicos están diseñados para transferir potencia entre ejes que se cruzan en un ángulo de 90 grados. Los engranajes helicoidales proporcionan relaciones de reducción significativas, pero su eficiencia es generalmente menor que la de los engranajes helicoidales debido a la fricción creada por los dientes deslizantes.
Una de las aplicaciones más comunes de los engranajes helicoidales es en las transmisiones de automóviles. Los engranajes helicoidales se prefieren en las cajas de cambios de los automóviles porque proporcionan una transmisión de potencia suave y eficiente con menos ruido y vibración. El engranaje gradual de los dientes da como resultado un funcionamiento más silencioso en comparación con los engranajes rectos, lo que genera una experiencia de conducción más cómoda.
Los engranajes helicoidales también se utilizan en diferenciales y ejes de transmisión, donde su capacidad para manejar rotaciones de alta velocidad y cargas pesadas es fundamental. Su suave funcionamiento ayuda a reducir el desgaste de los componentes, extendiendo la vida útil de la transmisión del vehículo.
Los engranajes helicoidales se utilizan ampliamente en maquinaria industrial debido a su capacidad para manejar aplicaciones de alto par. Se encuentran comúnmente en equipos pesados como ascensores, compresores, transportadores y bombas. En estas aplicaciones, los engranajes deben funcionar de manera suave y silenciosa, especialmente en entornos donde el ruido y la vibración son una preocupación.
Por ejemplo, en los ascensores, los engranajes helicoidales ayudan a garantizar un movimiento suave y eficiente de la cabina. De manera similar, en los compresores, se utilizan engranajes helicoidales para gestionar la presión y el flujo de aire, lo que permite un funcionamiento confiable en industrias como las de petróleo y gas, manufactura y generación de energía.
Los engranajes helicoidales desempeñan un papel esencial en los sistemas de manipulación de materiales y la robótica, donde la precisión y la confiabilidad son primordiales. En brazos robóticos y maquinaria CNC, los engranajes helicoidales proporcionan el control de velocidad y par necesarios para movimientos precisos. La capacidad de los engranajes helicoidales para transmitir potencia de manera suave y silenciosa los hace ideales para su uso en estos sistemas avanzados, donde el rendimiento y la precisión son fundamentales.
En los sistemas automatizados de manipulación de materiales, los engranajes helicoidales garantizan el movimiento constante de mercancías a través de las líneas de producción. También se utilizan en cintas transportadoras que transportan cargas pesadas, proporcionando el torque necesario para mover mercancías de manera eficiente sin desgaste excesivo del equipo.
Los engranajes helicoidales tienen varias ventajas sobre los engranajes rectos. El principal beneficio es su capacidad para proporcionar un funcionamiento más suave y silencioso. Los engranajes rectos, que tienen dientes cortados paralelos al eje de rotación, tienden a crear más ruido y vibración porque los dientes se engranan abruptamente. Por el contrario, los dientes en ángulo de los engranajes helicoidales engranan gradualmente, lo que ayuda a reducir las fuerzas de impacto y el ruido resultante.
Los engranajes helicoidales también tienen una mayor capacidad de carga en comparación con los engranajes rectos. Dado que la carga se distribuye entre más dientes, los engranajes helicoidales experimentan menos desgaste, lo que aumenta su durabilidad y vida útil. Esto los convierte en una mejor opción para aplicaciones de alto torque.
Una de las ventajas clave de los engranajes helicoidales es su alta capacidad de carga. Los dientes en ángulo de los engranajes helicoidales permiten una mayor área de contacto entre los engranajes, lo que distribuye la carga de manera más uniforme. Esto reduce la tensión en los dientes individuales, evitando el desgaste excesivo y aumentando la durabilidad general del engranaje.
Los engranajes helicoidales son especialmente adecuados para aplicaciones en las que se utilizan cargas pesadas y un par elevado. Su capacidad para manejar estas demandas los hace ideales para industrias como la automotriz, la minería y la manufactura, donde los componentes confiables y duraderos son esenciales para un funcionamiento sin problemas.
Los engranajes helicoidales también son ideales para aplicaciones de alta velocidad. Su funcionamiento suave, fricción reducida y capacidad para manejar altas velocidades los convierten en la opción preferida en transmisiones automotrices, maquinaria industrial y robótica. El engranaje gradual de los dientes reduce el riesgo de sobrecalentamiento, que puede ocurrir en otros tipos de engranajes, como los engranajes helicoidales.
Los engranajes helicoidales suelen fabricarse mediante técnicas de fundición y forjado. La fundición implica verter material fundido en un molde para formar un engranaje en bruto, que luego se mecaniza hasta darle la forma deseada. Este método es adecuado para producir engranajes grandes utilizados en aplicaciones de servicio pesado, como plantas de energía y acerías.
La forja, por otro lado, implica dar forma al metal utilizando la fuerza. El metal se calienta y luego se prensa o martilla para darle la forma deseada. La forja se utiliza a menudo para producir engranajes que requieren alta resistencia y durabilidad, como los que se encuentran en transmisiones de automóviles y cajas de cambios marinas.
Se emplean técnicas de corte de precisión como el tallado, la conformación y el brochado para crear los intrincados perfiles de dientes de los engranajes helicoidales. Estos métodos garantizan que los dientes se corten con gran precisión, lo cual es esencial para un funcionamiento sin problemas. El tallado por tallado se utiliza normalmente para cortar engranajes externos, mientras que el conformado y el brochado son más adecuados para crear engranajes con dientes internos.
El tallado con fresado es un método altamente eficiente que se utiliza para la producción de volumen medio a grande. El engranaje en bruto gira mientras una herramienta de corte (rebanadora) se mueve a lo largo de los dientes para darle forma al engranaje. El conformado se utiliza para producir diseños de engranajes más complejos y el brochado se utiliza a menudo para engranajes pequeños que requieren alta precisión.
Una vez cortados los engranajes, a menudo se someten a procesos posteriores a la fabricación para mejorar el acabado de su superficie y mejorar su rendimiento operativo. Técnicas como esmerilado, lapeado y bruñido ayudan a reducir la rugosidad de la superficie, mejorar la geometría de los dientes y aumentar la eficiencia general del engranaje.
Para aplicaciones de alto rendimiento, los engranajes también pueden someterse a un tratamiento térmico para mejorar su dureza y resistencia al desgaste. Esto es particularmente importante para los engranajes utilizados en entornos de alta velocidad o carga elevada, donde la durabilidad y la eficiencia son fundamentales.
Método de fabricación | Ventajas | Aplicaciones típicas |
Fundición | Rentable para engranajes grandes | Maquinaria pesada, plantas de energía. |
Forja | Alta resistencia, duradero | Transmisiones automotrices, cajas de cambios marinas |
tallar | Eficiente para tiradas medianas y grandes | Aplicaciones industriales, engranajes de automoción. |
Organización | Adecuado para diseños complejos | Maquinaria CNC, robótica. |
Brochado | Alta precisión para engranajes pequeños | Aeroespacial, equipo médico. |
Elegir el material adecuado para los engranajes helicoidales es fundamental para garantizar su resistencia y durabilidad. El acero aleado se usa comúnmente para aplicaciones de carga alta debido a su fuerza, tenacidad y resistencia al desgaste. También se pueden utilizar otros materiales como hierro fundido y acero inoxidable, según los requisitos específicos de la aplicación.
La elección del material afecta la capacidad del engranaje para soportar un par elevado, temperaturas extremas y entornos hostiles. Por ejemplo, los engranajes utilizados en aplicaciones automotrices o aeroespaciales necesitan materiales que puedan soportar condiciones de alta tensión manteniendo el rendimiento.
El ángulo de hélice de un engranaje helicoidal afecta su rendimiento de varias maneras. Un ángulo de hélice mayor puede aumentar la velocidad y la suavidad del engranaje, pero también genera más empuje axial, lo que requiere un soporte adecuado del rodamiento. Por el contrario, un ángulo de hélice más pequeño reduce el empuje axial pero también puede limitar la velocidad y la eficiencia del engranaje.
Al seleccionar un engranaje helicoidal, es importante considerar las condiciones operativas, como los requisitos de velocidad, carga y ruido, para determinar el ángulo de hélice óptimo.
La lubricación juega un papel crucial en el mantenimiento de la eficiencia de los engranajes helicoidales. Una lubricación adecuada reduce la fricción, lo que minimiza la generación de calor y evita el desgaste excesivo de los dientes. Los lubricantes de alta calidad también ayudan a prolongar la vida útil del engranaje y garantizar un funcionamiento suave, especialmente en aplicaciones de alta velocidad o carga elevada.
La elección del lubricante adecuado depende de factores como la temperatura de funcionamiento, la presencia de contaminantes y el tipo de material del engranaje. El mantenimiento y la lubricación regulares garantizan que los engranajes funcionen de manera eficiente y duren más.
Los engranajes helicoidales son esenciales en muchas industrias por su buen funcionamiento y su alta capacidad de carga. Son ideales para aplicaciones de alta velocidad y alto par. Estos engranajes ayudan a reducir el ruido y el desgaste, lo que los hace perfectos para maquinaria industrial y de automoción. Empresas como I.CH Motion ofrecen engranajes helicoidales avanzados, diseñados para brindar durabilidad y eficiencia, garantizando un rendimiento óptimo en diversos sistemas.
R: Se utiliza un engranaje helicoidal para la transmisión de potencia entre ejes, lo que proporciona un funcionamiento suave y eficiente en varios sistemas mecánicos. Son ideales para aplicaciones de alta velocidad debido a su capacidad para manejar cargas elevadas y reducir el ruido.
R: Los engranajes helicoidales funcionan engranando dientes en ángulo que se acoplan gradualmente, lo que proporciona un funcionamiento más suave y silencioso en comparación con los engranajes rectos. Este diseño distribuye la carga entre múltiples dientes, mejorando la eficiencia y la durabilidad.
R: Los engranajes helicoidales se prefieren en las transmisiones automotrices debido a su funcionamiento silencioso, alta capacidad de carga y capacidad para manejar rotaciones de alta velocidad, lo que garantiza un rendimiento suave y una mayor vida útil del engranaje.
R: Los engranajes helicoidales ofrecen varios beneficios sobre los engranajes rectos, incluido un funcionamiento más silencioso, mayor capacidad de carga y un engranaje más suave. Los dientes en ángulo reducen el desgaste y mejoran la eficiencia, especialmente en aplicaciones de alta velocidad.
R: El ángulo de la hélice influye en la transmisión del par, la velocidad y las fuerzas axiales. Un ángulo mayor proporciona un movimiento más suave y una mayor velocidad, pero aumenta el empuje axial, lo que requiere un soporte de rodamiento adecuado para mantener la eficiencia.
R: Los engranajes helicoidales suelen ser más caros que los engranajes rectos debido a su complejo diseño y proceso de fabricación. Sin embargo, ofrecen un mejor rendimiento, especialmente en aplicaciones de alta velocidad y alto par.
