Los engranajes helicoidales funcionan de forma suave y silenciosa.
Pero, ¿el silencio significa menos mantenimiento? La lubricación es una cuestión crítica para los engranajes helicoidales.
Controla la fricción, el calor y la confiabilidad a largo plazo. En este artículo, aprenderá cuándo se requiere lubricación, cómo funciona y qué sucede si falla.

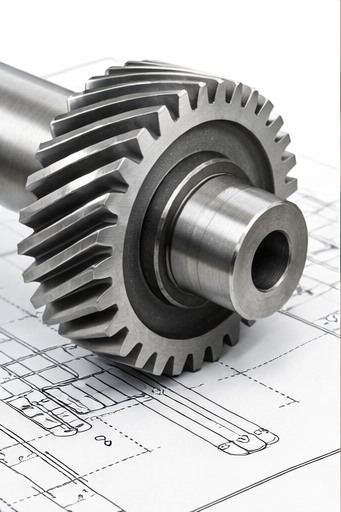

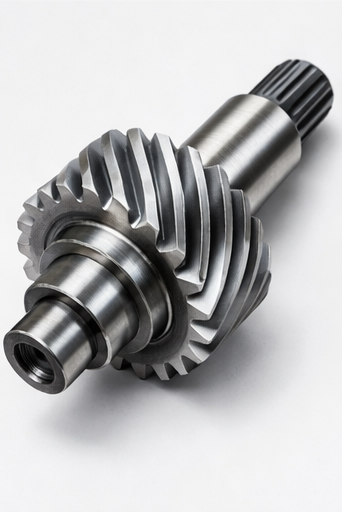

Los engranajes helicoidales se caracterizan por tener dientes cortados en ángulo con respecto al eje del engranaje. Esta geometría en ángulo permite que los dientes se engranen gradualmente a lo largo del ancho de la cara, lo que reduce la carga de impacto y mejora la suavidad durante la transmisión de potencia. Como el par se transfiere de forma progresiva y no abrupta, la vibración y el ruido se reducen significativamente en comparación con los diseños de dientes rectos.
Sin embargo, la misma geometría en ángulo introduce un componente de deslizamiento continuo durante el engrane. A diferencia de los engranajes rectos, donde el contacto cerca de la línea de paso está dominado por el movimiento de rodadura, los engranajes helicoidales experimentan deslizamiento a lo largo de la mayor parte del flanco del diente desde la entrada hasta la salida. Este deslizamiento ocurre bajo operación normal incluso cuando la alineación, la carga y la instalación son correctas.
El contacto deslizante genera inevitablemente fricción, y la fricción convierte la energía mecánica en calor. A medida que aumenta la velocidad de rotación, la velocidad de deslizamiento aumenta en consecuencia, lo que intensifica la generación de calor en la superficie del diente. Como el deslizamiento no se puede eliminar en los engranajes helicoidales, la lubricación se vuelve esencial. El lubricante debe formar una película estable que separe las superficies metálicas tanto en condiciones de rodadura como de deslizamiento. Sin esta separación, las asperezas microscópicas de la superficie interactúan directamente, provocando un desgaste rápido incluso con cargas moderadas.
Una de las ventajas clave de los engranajes helicoidales es su capacidad para distribuir la carga entre varios dientes simultáneamente. Esta característica de carga compartida reduce la tensión máxima en los dientes individuales y mejora la durabilidad general. En comparación con los engranajes rectos, la concentración de tensiones en cualquier punto de contacto es menor, lo que soporta una mayor capacidad de carga.
Al mismo tiempo, aumenta la duración del contacto de cada diente. Debido a que varios dientes permanecen acoplados en un arco de rotación más largo, cada diente permanece bajo carga durante un período más largo. Este tiempo de contacto prolongado aumenta la tensión superficial acumulada y impone mayores exigencias al rendimiento de la lubricación.
Para mantener la separación entre las superficies de contacto, la película lubricante debe permanecer estable en toda la zona de contacto. La estabilidad de la película depende de la viscosidad del lubricante, la presión de contacto y la velocidad de deslizamiento relativa. Si la viscosidad es demasiado baja, la película colapsa bajo carga. Si el suministro de petróleo es inconsistente, se produce hambruna. En ambos casos, la fatiga superficial comienza debajo de la superficie visible y progresa rápidamente una vez iniciada.
El funcionamiento silencioso a menudo lleva a suposiciones incorrectas sobre la tensión de los engranajes. Los engranajes helicoidales producen menos ruido que los engranajes rectos, lo que puede enmascarar los primeros signos de deterioro de la superficie. Muchos operadores asocian un bajo nivel de ruido con un bajo desgaste, pero esta relación no es válida para los sistemas de engranajes helicoidales.
La velocidad de deslizamiento es el principal impulsor oculto de la demanda de lubricación. A medida que aumentan la velocidad, el par y el ángulo de la hélice, la velocidad de deslizamiento aumenta y se acelera la generación de calor por fricción. El daño suele comenzar a nivel microscópico y progresa silenciosamente. Cuando el ruido o la vibración se vuelven perceptibles, el daño superficial ya suele estar avanzado. Esta es la razón por la que la demanda de lubricación para engranajes helicoidales es mayor de lo que muchos usuarios esperan inicialmente.
En aplicaciones industriales reales, los engranajes helicoidales requieren lubricación en la mayoría de las condiciones operativas. La lubricación es esencial cuando los engranajes operan en carcasas cerradas, cuando la velocidad tangencial alcanza niveles medios o altos y cuando las cargas son continuas en lugar de intermitentes. Estas condiciones representan la mayoría de los sistemas de engranajes industriales.
Los diseñadores de engranajes asumen la presencia de lubricación al seleccionar la geometría de los dientes, el acabado de la superficie y los materiales. Operar engranajes helicoidales sin lubricación viola estos supuestos de diseño y aumenta significativamente el riesgo de fallas prematuras. Por esta razón, la lubricación debe considerarse un requisito funcional más que un mantenimiento opcional.
Ciertas condiciones operativas aumentan drásticamente la demanda de lubricación. Las temperaturas de funcionamiento elevadas reducen la viscosidad del lubricante, lo que debilita la película de aceite y limita su capacidad para soportar la tensión de contacto. Los ciclos de trabajo prolongados impiden una recuperación adecuada del enfriamiento, lo que permite que el calor se acumule en el engranaje. Los sistemas de transmisión de precisión magnifican aún más el impacto de la calidad de la lubricación, ya que incluso un desgaste superficial mínimo puede afectar el juego, la eficiencia y la precisión posicional.
En estas situaciones, la calidad de la lubricación controla directamente la estabilidad del rendimiento. Una mala lubricación provoca un desgaste acelerado, una pérdida de eficiencia y un aumento de la vibración, incluso cuando los engranajes están correctamente alineados y fabricados según las especificaciones.
La lubricación mínima se limita a escenarios específicos y controlados, como funcionamiento a muy baja velocidad, cargas ligeras y predecibles y movimiento intermitente con suficientes períodos de enfriamiento. Incluso en estos casos, todavía se produce desgaste y la vida útil se reduce en comparación con los sistemas totalmente lubricados.
Elegir una lubricación mínima representa un compromiso de ingeniería. Simplifica el mantenimiento a corto plazo pero aumenta los costes de sustitución a largo plazo. Para la mayoría de las aplicaciones industriales, esta compensación no está justificada.
Una de las funciones principales de la lubricación es reducir la fricción entre los dientes coincidentes. Una menor fricción reduce directamente la generación de calor en la superficie de contacto. En los engranajes helicoidales, el calor se origina por los efectos combinados del movimiento de rodadura y deslizamiento, que se intensifican a medida que aumenta la velocidad.
A medida que aumenta la temperatura, la viscosidad del lubricante disminuye. Una vez que la viscosidad cae por debajo de un umbral crítico, la resistencia de la película falla y ya no se puede mantener la separación de la superficie. La lubricación eficaz no sólo reduce la fricción sino que también transporta el calor fuera de la zona de contacto, lo que se vuelve cada vez más importante en aplicaciones de alta velocidad o carga elevada.
Una lubricación insuficiente conduce a modos de falla predecibles y bien documentados. El raspado ocurre cuando las superficies metálicas se sueldan brevemente y se rompen, dejando rayas a lo largo del flanco del diente. El micropitting se desarrolla a partir de la fatiga superficial repetida, formando pequeños hoyos que crecen bajo tensión cíclica. Las macropicaduras son el resultado de la propagación de grietas subsuperficiales y causan una pérdida visible de material.
Todos estos mecanismos de daño se aceleran cuando la lubricación es inadecuada. Una correcta lubricación retrasa su aparición y ralentiza su progresión, alargando la vida útil de los engranajes.
La calidad de la lubricación tiene un impacto directo y mensurable en la confiabilidad de los engranajes. Un sistema bien lubricado puede tolerar pequeñas desalineaciones, variaciones de carga y fluctuaciones térmicas. Por el contrario, un sistema mal lubricado puede fallar rápidamente incluso cuando la alineación y la instalación son correctas.
Por esta razón, la lubricación debe tratarse como un parámetro de diseño y no como una tarea de mantenimiento de rutina. Las decisiones sobre el método de lubricación, la viscosidad y la estrategia de monitoreo influyen directamente en la confiabilidad del sistema.
La lubricación con grasa es adecuada para sistemas de baja velocidad y carga ligera, incluidas disposiciones de engranajes abiertos y transmisiones intermitentes. La grasa se adhiere bien a las superficies de los dientes y proporciona sellado contra la contaminación, lo que la hace atractiva en ambientes expuestos.
Sin embargo, la grasa disipa mal el calor y se degrada con el movimiento continuo. A velocidades más altas, la temperatura aumenta rápidamente y la grasa pierde sus propiedades protectoras. El exceso de grasa aumenta aún más la resistencia viscosa, reduce la eficiencia y acelera la acumulación térmica.
La lubricación por salpicadura se basa en engranajes giratorios para distribuir el aceite dentro de una carcasa cerrada. Este método requiere una velocidad de operación mínima para ser efectivo y depende en gran medida del control correcto del nivel de aceite. El exceso de petróleo aumenta las pérdidas por agitación, mientras que la insuficiencia de petróleo provoca hambrunas.
A medida que aumenta la velocidad, la temperatura del aceite aumenta y la viscosidad disminuye. En muchos casos, se requieren funciones de refrigeración adicionales para mantener condiciones de funcionamiento estables. La lubricación por salpicadura sigue siendo común, pero tiene límites claros a velocidades y cargas más altas.
Los sistemas de lubricación forzada suministran aceite directamente al engranaje mediante métodos de gota, pulverización o neblina de aceite. Estos sistemas admiten engranajes helicoidales de alta velocidad al proporcionar lubricación controlada y enfriamiento activo. La filtración y la regulación de la temperatura mejoran aún más la estabilidad y la confiabilidad.
Aunque la complejidad del sistema y el costo aumentan, la circulación forzada de aceite ofrece el más alto nivel de protección y consistencia de rendimiento para aplicaciones exigentes.
Método de lubricación | Velocidad adecuada | Capacidad de carga | Capacidad de enfriamiento | Aplicaciones típicas |
Lubricación con grasa | Baja velocidad | Carga ligera | Bajo | Engranajes abiertos, transmisiones intermitentes. |
Lubricación por salpicadura | Velocidad media | Carga media | Moderado | Cajas de cambios cerradas |
Circulación forzada de aceite | Alta velocidad | carga pesada | Alto | Sistemas de alta velocidad y precisión. |
La selección de la viscosidad determina la resistencia de la película lubricante y la eficiencia energética. Los aceites de menor viscosidad reducen la resistencia viscosa y mejoran la eficiencia, mientras que los aceites de mayor viscosidad mejoran la protección de la superficie bajo cargas pesadas. La elección correcta equilibra estos requisitos competitivos en función de la velocidad de funcionamiento, la carga y la temperatura.
La selección de una viscosidad inadecuada produce un desgaste excesivo o una pérdida de potencia innecesaria, lo que reduce el rendimiento del sistema.
Condición de funcionamiento | Viscosidad recomendada | Consideración clave |
Baja velocidad, carga ligera | Aceite de baja viscosidad | Reducir las pérdidas por arrastre |
Velocidad media, carga constante | Aceite de viscosidad media | Equilibra protección y eficiencia |
Alta velocidad, carga pesada | Aceite de alta viscosidad | Mantener la fuerza de la película |
Temperatura alta | Aceite termoestable | Prevenir la degradación de la viscosidad |
Los lubricantes se degradan durante el funcionamiento debido a la oxidación, el estrés térmico y el agotamiento de los aditivos. La inspección visual por sí sola no puede detectar estos cambios. El análisis del aceite proporciona información sobre los cambios de viscosidad, la contaminación y el estado de los aditivos, lo que permite un mantenimiento predictivo.
El monitoreo basado en la condición mejora la confiabilidad y reduce el tiempo de inactividad no planificado en comparación con los intervalos de mantenimiento fijos.
Las partículas sólidas provocan desgaste abrasivo, mientras que el agua promueve la corrosión y la degradación química de los lubricantes. La contaminación acelera la degradación del lubricante y acorta la vida útil de los engranajes. La filtración y el sellado efectivos son esenciales para mantener la integridad del lubricante y una protección constante.
La lubricación reduce las pérdidas por fricción pero introduce resistencia viscosa. La selección adecuada minimiza las pérdidas totales y mejora la eficiencia energética. Una mala selección aumenta la generación de calor y el consumo de energía, elevando los costos operativos con el tiempo.
La lubricación suaviza el engranaje de los dientes y reduce la transmisión de vibraciones a través del sistema de engranajes. Una menor vibración da como resultado una reducción del ruido y menores cargas en los rodamientos. El rendimiento acústico a menudo refleja la calidad y consistencia de la lubricación.
La lubricación funciona como medida de ingeniería preventiva. Prolonga la vida útil, reduce el tiempo de inactividad y reduce la frecuencia de reemplazo. La lubricación inadecuada aumenta el costo total de propiedad y conduce a fallas más tempranas del sistema.
Condición de lubricación | Nivel de fricción | Ruido | Tasa de desgaste | Vida útil |
Lubricación adecuada | Bajo | Bajo | Mínimo | Largo |
Poco lubricado | Alto | Creciente | Rápido | Corto |
Sobrelubricado | Moderado | Estable | Moderado | Reducido |
Muchos sistemas continúan usando lubricantes familiares incluso cuando las condiciones de operación evolucionan. La velocidad, la carga y la temperatura a menudo aumentan con el tiempo, mientras que la estrategia de lubricación permanece sin cambios. Este desajuste crea riesgos innecesarios y acelera el desgaste.
Cada método de lubricación tiene límites operativos definidos. La grasa falla a alta velocidad, mientras que la lubricación por baño de aceite tiene problemas en condiciones de temperatura extrema. La aplicación de un método fuera de su alcance previsto conduce a una rápida degradación y fracaso.
Los lubricantes envejecen incluso sin contaminación visible. Los aditivos se agotan y la viscosidad cambia con el tiempo. El aceite viejo puede parecer normal pero ya no proporciona la protección adecuada, lo que deja los engranajes vulnerables a daños acelerados.
En la mayoría de las aplicaciones reales, los engranajes helicoidales requieren lubricación.
La lubricación adecuada reduce la fricción, controla el calor y previene daños a la superficie.
También ayuda a mantener la eficiencia, el bajo nivel de ruido y una larga vida útil. Esto hace que la lubricación sea una necesidad de diseño, no un mantenimiento opcional. I.CH Motion ofrece productos de movimiento confiables diseñados para brindar durabilidad y rendimiento estable, lo que ayuda a los clientes a reducir el riesgo y mejorar el valor a largo plazo.
R: Sí. Los engranajes helicoidales requieren lubricación en la mayoría de los sistemas industriales para gestionar el contacto deslizante, controlar el calor y prevenir el desgaste prematuro.
R: Los engranajes helicoidales generan fricción por deslizamiento a lo largo de la cara del diente, lo que aumenta el calor y hace que la lubricación sea más crítica que en el caso de los engranajes rectos.
R: Los engranajes helicoidales pueden funcionar brevemente a muy baja velocidad sin lubricación, pero el desgaste aumenta y la vida útil se reduce.
R: Una mala lubricación provoca que los engranajes helicoidales sufran raspaduras, picaduras, mayor ruido, menor eficiencia y fallas prematuras.
R: Los engranajes helicoidales en cajas de engranajes cerradas generalmente se lubrican mediante baños de aceite o sistemas de circulación forzada de aceite.
R: La lubricación con grasa funciona para engranajes helicoidales a baja velocidad y carga ligera, pero no es adecuada para operaciones a alta velocidad.
