Introducción

Seleccionar el motor engranado de CC apropiado es una decisión crítica en el diseño e implementación de varias aplicaciones industriales y de consumo. La complejidad de la selección motora radica en la miríada de factores que deben considerarse para garantizar un rendimiento, eficiencia y longevidad óptimos del sistema. Este artículo proporciona un análisis exhaustivo de las consideraciones clave al seleccionar un motor de engranaje de CC, incluidas las especificaciones del motor, los requisitos de carga, las condiciones ambientales y los factores específicos de la aplicación.

Comprensión de los motores de engranajes de DC

Los motores de engranajes de CC son motores eléctricos que incorporan una caja de cambios para la multiplicación de par y la reducción de la velocidad. Se usan ampliamente en aplicaciones que requieren un control de velocidad preciso y una alta salida de par. La integración de una caja de cambios con un motor DC mejora las características de rendimiento, lo que las hace adecuadas para una gama de aplicaciones industriales, automotrices y robóticas.

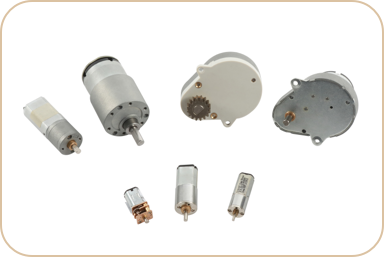

Tipos de motores de engranaje de CC

Hay varios tipos de motores de engranaje de CC, cada uno con características y ventajas únicas:

• Motores de engranaje de CC cepillados: estos motores usan pinceles y un conmutador para la conmutación actual. Son simples, rentables y adecuados para aplicaciones que requieren control de velocidad básico.

• Motores de engranaje de CC sin escobillas: sin pinceles, estos motores ofrecen una mayor eficiencia, mantenimiento reducido y una vida útil más larga. Son ideales para aplicaciones que exigen un control y confiabilidad precisos.

• Motores de engranajes de CC Coreless: con un rotor hueco, estos motores proporcionan baja inercia y aceleración rápida, haciéndolos adecuados para instrumentos de precisión y aplicaciones livianas.




Factores clave para seleccionar un motor de engranaje de CC

Requisitos de par

El par es un parámetro fundamental en la selección de motores. Determine el par de carga requerido por la aplicación, considerando tanto el par de arranque como el torque en ejecución. La caja de cambios aumenta la salida de par mientras reduce la velocidad. Seleccione un motor que pueda proporcionar el torque necesario con un margen de seguridad adecuado para acomodar cargas dinámicas y posibles condiciones de sobrecarga.

Consideraciones de velocidad

Identifique el rango de velocidad requerido para la aplicación. La relación de la caja de cambios afecta directamente la velocidad de salida del motor. Las relaciones de marcha altas dan como resultado una velocidad más baja y un par más alto, mientras que las relaciones de marcha bajas producen una velocidad más alta y un par más bajo. Asegúrese de que la velocidad de funcionamiento del motor se alinee con los requisitos de la aplicación.

Potencia y eficiencia

Considere la calificación de potencia del motor para asegurarse de que pueda manejar la carga mecánica sin exceder su capacidad. La eficiencia también es crucial, ya que los motores de mayor eficiencia consumen menos energía y generan menos calor, lo que contribuye al rendimiento general y la confiabilidad del sistema.

Especificaciones de voltaje y corriente

Seleccione un motor que coincida con el suministro de voltaje del sistema. Las clasificaciones de voltaje comunes para motores de engranaje de CC incluyen 12V, 24V y 48V. Asegúrese de que el sorteo actual del motor sea compatible con la fuente de alimentación y que existan salvaguardas apropiadas para manejar las corrientes de entrada durante el inicio.

Ciclo de servicio

El ciclo de trabajo se refiere al tiempo de operación del motor en relación con su tiempo de descanso. Las aplicaciones con operación continua requieren motores diseñados para uso a largo plazo, mientras que las aplicaciones intermitentes pueden permitir motores con clasificaciones de impuestos más bajas. Evaluar las características térmicas y los requisitos de enfriamiento para evitar el sobrecalentamiento.

Consideraciones ambientales y específicas de la aplicación

Entorno operativo

Evaluar las condiciones ambientales donde operará el motor. Factores como la temperatura extrema, la humedad, la exposición al polvo o los productos químicos y el potencial de la entrada de agua pueden afectar el rendimiento del motor. Seleccione Motores con clasificaciones y materiales de protección de ingreso apropiado y materiales compatibles con el medio ambiente.

Restricciones de tamaño y peso

Las limitaciones de espacio pueden dictar el tamaño físico y la configuración del motor. En aplicaciones compactas o portátiles, puede ser necesario un El tamaño de equilibrio con rendimiento requiere una cuidadosa consideración del diseño del motor y la configuración de la caja de cambios. motor con engranaje de CC más pequeño.

Ruido y vibración

En aplicaciones donde los niveles de ruido son críticos, como en equipos médicos o productos de consumo, seleccione motores diseñados para una operación tranquila. El diseño de la caja de cambios, la construcción del motor y el montaje pueden influir en los niveles de ruido y vibración.

Requisitos de control

Control de velocidad

Determine si la aplicación requiere control de velocidad variable. La incorporación de controladores de velocidad electrónica puede proporcionar un control preciso sobre la velocidad del motor. Los motores de engranaje de CC sin escobillas son particularmente adecuados para aplicaciones que requieren un control de velocidad avanzado debido a su compatibilidad con los controladores electrónicos.

Precisión del posicionamiento

Para aplicaciones que requieren posicionamiento preciso, como robótica o maquinaria automatizada, considere motores con codificadores o mecanismos de retroalimentación. Esto permite un monitoreo y control precisos de la posición y la velocidad del motor.

Calidad y confiabilidad

La confiabilidad del motor engraneado de CC es primordial, especialmente en aplicaciones críticas. Evalúe los fabricantes en función de sus procesos de garantía de calidad, certificaciones y rastreo en la industria. Los motores de proveedores acreditados tienen más probabilidades de cumplir con las especificaciones de rendimiento y tienen una vida útil más larga.

Consideraciones de costos

Si bien el costo siempre es un factor, debe equilibrarse con el rendimiento y la confiabilidad. Los motores de menor precio pueden ahorrar costos por adelantado, pero podrían conducir a mayores gastos de mantenimiento o falla prematura. Considere el costo total de propiedad, incluido el consumo de energía, el mantenimiento y el tiempo de inactividad potencial.

Estudios de casos de aplicación

Comprender las aplicaciones prácticas puede ayudar a seleccionar el motor correcto:

Robótica

En robótica, el control preciso y la capacidad de respuesta son esenciales. Seleccionar un motor engraneado de CC sin escobillas con codificadores de alta resolución puede mejorar el rendimiento del robot en tareas que requieren destreza y precisión.

Aplicaciones automotrices

Los motores de engranaje de CC se utilizan en reguladores de ventanas, ajustadores de asientos y controles de espejo. Estas aplicaciones requieren motores que sean compactos, confiables y capaces de operar en diferentes condiciones de carga.

Conclusión

Seleccionar el motor de engranaje de CC apropiado implica un análisis detallado de los requisitos de la aplicación y las especificaciones del motor. Al considerar cuidadosamente factores como el torque, la velocidad, la potencia, las condiciones ambientales y las necesidades de control, los ingenieros pueden identificar el motor engraneado de CC que ofrece un rendimiento y confiabilidad óptimos. La colaboración con fabricantes y proveedores de buena reputación puede garantizar aún más que el motor seleccionado cumpla con todos los estándares necesarios y las demandas de aplicaciones.
